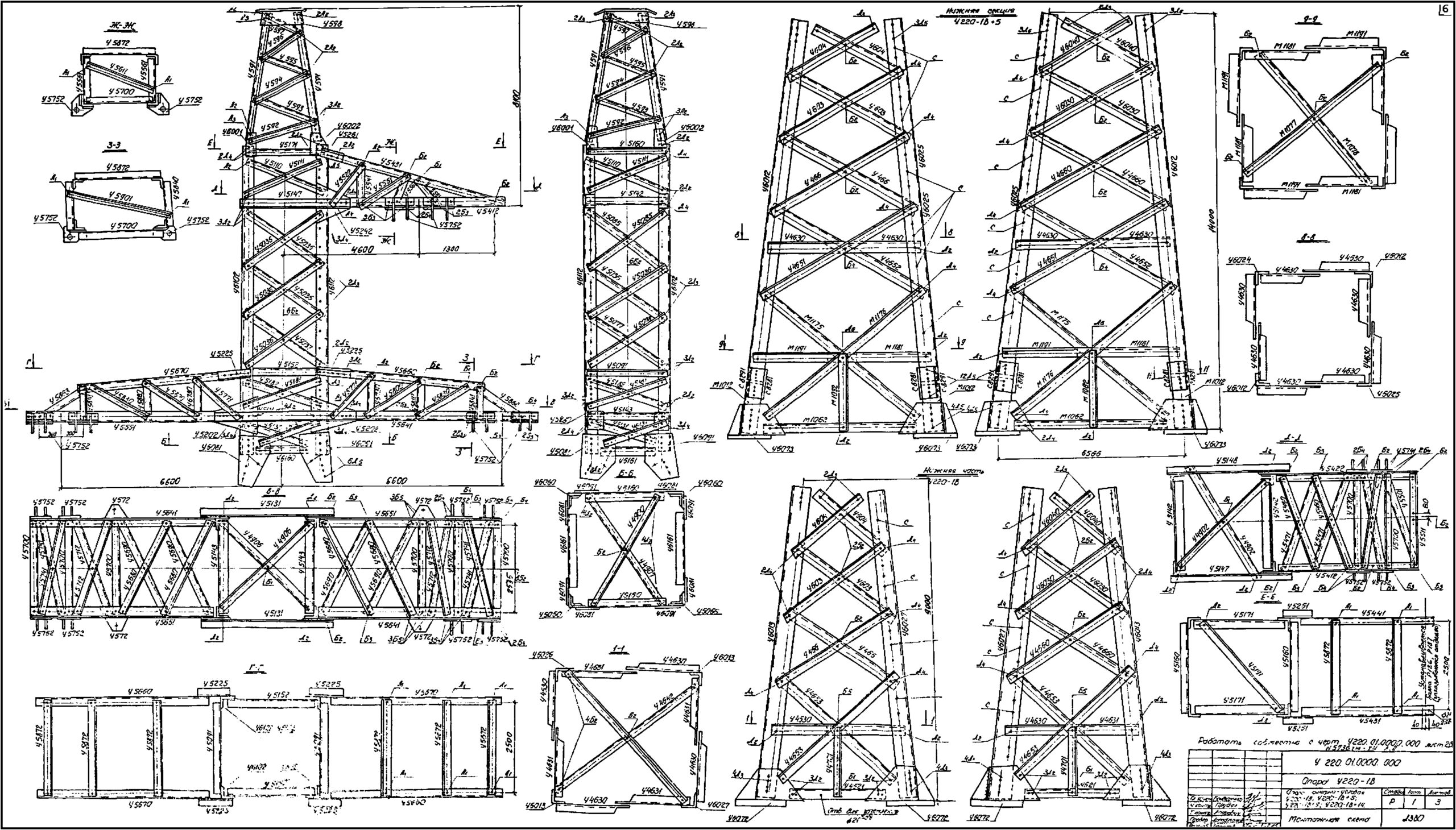

Опора У220-1В

Ветровые нагрузки на проводах и элементах конструкции существенно влияют на проектирование анкерно-угловых опор ВЛ 220 кВ. Опора У220-1В разработана в рамках типового проекта 5736тм-т4 — серии, ориентированной на конкретные сочетания ветровых и гололёдных нагрузок, нормируемых для данных климатических районов. Одноцепная конструкция предназначена для воздушных линий напряжением 220 кВ.

Высота опоры У220-1В составляет 25,1 м при высоте траверсы 10,5 м и ширине базы 5,2 м. Масса металлоконструкции: 8 609 кг без горячего цинкования, 8 945 кг с ним. Типовой проект 5736тм-т4 сформирован по принципу высотного ряда: базовая конструкция дополняется вставками, образуя типоразмерный ряд У220-1В, У220-1В+5, У220-1В+9, У220-1В+14.

Анкерно-угловые опоры воспринимают тяжение проводов и грозозащитного троса на разворотах трассы и анкерных секционных точках. На одноцепных ВЛ 220 кВ к данной опоре крепятся три натяжные гирлянды изоляторов — по одной на каждую фазу — и грозозащитный трос на тросостойке.

Применение отдельного типового проекта 5736тм-т4, отличного от широко применяемого 3.407-120, свидетельствует о специализированности конструкции: проект разработан с учётом определённых сочетаний климатических нагрузок. Такой подход позволяет оптимизировать расход металла при точном соответствии расчётным нагрузкам конкретного района строительства ВЛ.

Горячее цинкование элементов опоры У220-1В обеспечивает антикоррозионную защиту на весь нормативный срок службы воздушной линии. Шифр У220-1В фиксируется в проектных спецификациях и ведомостях ВЛ 220 кВ, разработанных с применением типового проекта 5736тм-т4.
