Опора ПП500-5+3

Обозначение «+3» в шифре опоры ПП500-5+3 указывает на увеличение общей высоты на 3 метра относительно базового варианта ПП500-5. Надставка применяется там, где нормированный габарит до поверхности земли или пересекаемого препятствия не может быть обеспечен стандартным типоразмером — например, при пересечении дорог с крупногабаритным транспортом, высокоствольных лесных массивов или территорий с возможным значительным нарастанием снежного покрова.

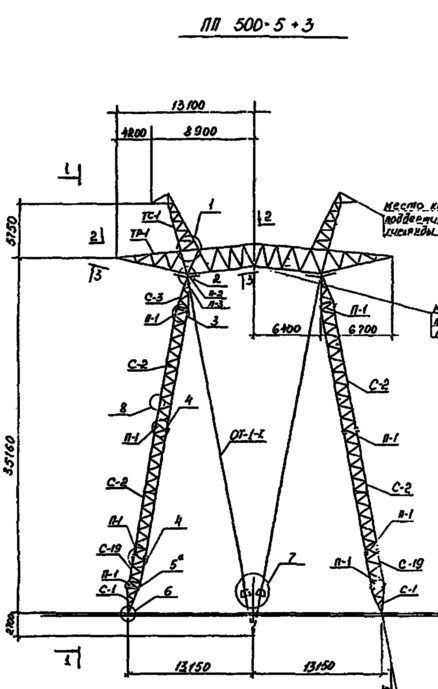

Общая высота сооружения — 41 м, высота точки крепления верхней фазы (траверса) — 35 м, ширина базы мачты — 26,3 м. Увеличение высоты влечёт расширение основания: более длинная мачта создаёт бо́льший опрокидывающий момент от ветровой нагрузки, компенсировать который необходимо либо увеличением плеча базы, либо повышением усилия натяжения оттяжек. В данной конструкции применена комбинация обоих решений — база расширена до 26,3 м против 25 м у базового варианта, а расчётные усилия в оттяжках соответственно скорректированы.

Провод 3хАnС400/51 и грозозащитный трос АnС70/72 сохраняются неизменными — те же марки, что и у базового ПП500-5. Это позволяет использовать единую линейную арматуру, зажимы и гирлянды изоляторов на всём протяжении трассы, сокращая номенклатуру монтажных комплектов и упрощая снабжение объекта.

Масса металлоконструкции по чертежу КМ — 9345 кг без цинка и 9714 кг с горячим цинкованием. Прирост по сравнению с ПП500-5 составляет около 485 кг с учётом цинкования: это масса надставки, удлинённых оттяжечных тяжей и элементов расширенной базы. Одноцепное исполнение и промежуточный тип опоры ЛЭП определяют её применение на прямых пролётах трассы 500 кВ, где система оттяжек работает в симметричном режиме нагружения при нормативных ветровых и гололёдных условиях.
