Опора ПП500-1-I

Прохождение трасс высоковольтных линий 500 кВ по пересечённой местности нередко требует установки опор на косогорах — участках рельефа со значительным поперечным уклоном. Косогорная опора ПП500-1-I является первым вариантом адаптации базовой промежуточной оттяжечной конструкции серии ПП500-1 к условиям горного или холмистого рельефа. Асимметричное расположение стоек фундамента и скорректированное крепление оттяжек позволяют компенсировать поперечный перепад высот без изменения геометрии ствола и основных несущих характеристик конструкции.

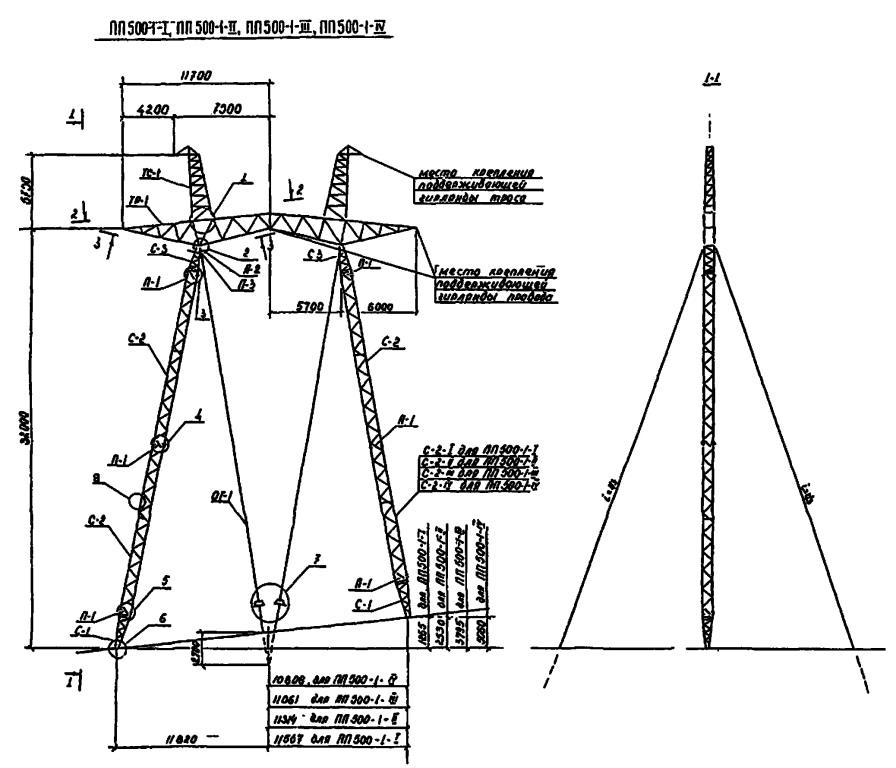

Опора одноцепная, высота общая — 37,8 м, высота траверсы — 32 м, что соответствует базовым параметрам серии. Ширина базы для варианта I составляет 23,4 м — несколько меньше, чем у исходной опоры ПП500-1 (23,6 м), что отражает скорректированную схему расположения узлов крепления оттяжек на косогорном рельефе с минимальным нормируемым уклоном. Масса металлоконструкции без цинкования — 7 035 кг, с горячим цинкованием — 7 326 кг.

Типовой проект 3.407.2-155.1 (3604тм-т1) предусматривает несколько косогорных вариантов для различных значений поперечного уклона рельефа. Вариант I рассчитан на минимальный из нормируемых уклонов; с увеличением крутизны косогора применяются последующие варианты серии с соответствующей корректировкой схемы расположения оттяжек и базовых размеров. Нормативные нагрузки — ветровые и гололёдные — принимаются согласно ПУЭ для конкретного района прохождения трассы.

При трассировании линии 500 кВ в холмистой или горной местности косогорные опоры позволяют избежать устройства выравнивающих фундаментов с большой разницей высот стоек, сокращая общий объём земляных и бетонных работ. Горячее цинкование обеспечивает антикоррозионную защиту всех стальных элементов в условиях повышенной влажности, характерной для горных и предгорных территорий. Выбор варианта I производится на основе результатов геодезической съёмки трассы. Проектная документация типового проекта содержит таблицу применяемости косогорных вариантов с указанием допустимых диапазонов поперечного уклона для каждого исполнения, что позволяет однозначно установить нужный тип опоры для конкретных условий рельефа.
