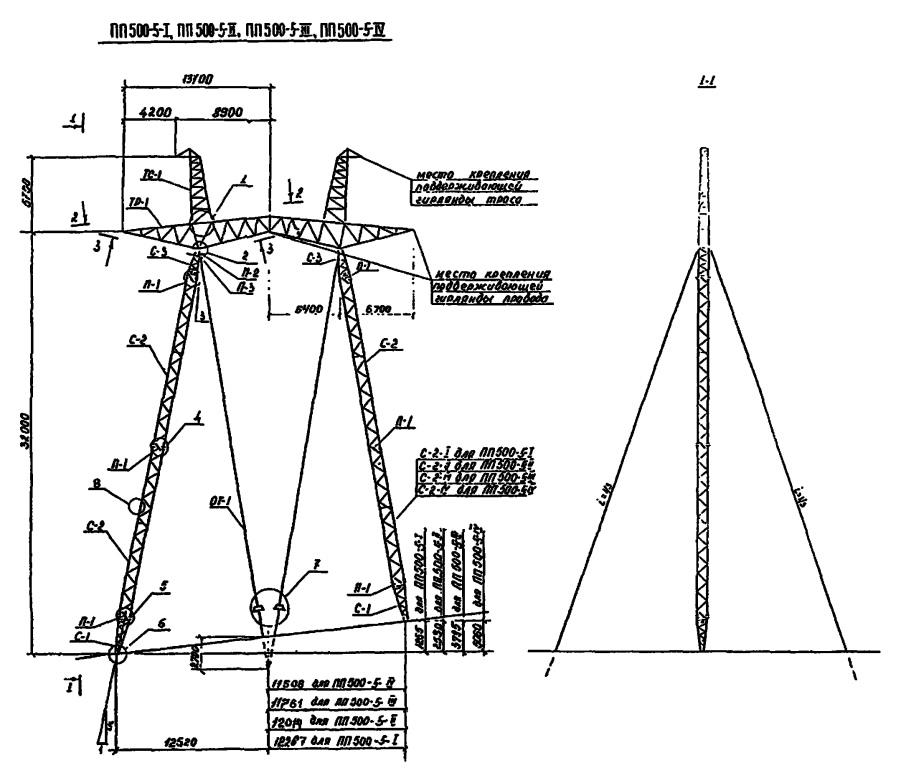

Опора ПП500-5-I

Косогорная промежуточная опора ПП500-5-I разработана в составе типового проекта 3.407.2-160 (12106тм-т1) как адаптация базовой конструкции серии ПП500-5 к условиям неровного рельефа. Первый типоразмер косогорного ряда характеризуется шириной базы 24,7 м — несколько уменьшенной по сравнению со стандартным вариантом ПП500-5 (25 м) — с одновременным смещением опорных точек в поперечном направлении для компенсации косогора. Такое техническое решение исключает применение дорогостоящих выравнивающих подсыпок грунта и сохраняет нормативную устойчивость сооружения на склоне.

Габаритная высота — 37,8 м, отметка траверсы — 32 м. Эти параметры совпадают с базовым вариантом серии, что обеспечивает идентичный расчётный пролёт и полную унификацию по длинам гирлянд изоляторов. Одноцепное исполнение сохраняет компактность поперечного сечения опоры, снижая ветровую нагрузку на конструкцию по сравнению с двухцепными аналогами.

Ключевое конструктивное отличие косогорных опор — разная длина стоек нижней части: для выравнивания геометрии мачты на склоне нагорная и подгорная пары стоек имеют разные отметки опирания. Это позволяет обойтись без масштабных земляных работ на крутых участках, что особенно ценно в труднодоступных горных районах с ограниченными возможностями землеройной техники и жёсткими требованиями к нарушению почвенного покрова.

Промежуточный тип опоры ЛЭП означает работу исключительно на прямых пролётах: продольное тяжение проводов на конструкцию не передаётся. Нагрузки от ветра и веса провода из смежных пролётов передаются через траверсы в ствол и далее на фундаменты. Масса металлоконструкции по чертежу КМ — 8842 кг без цинка и 9217 кг с горячим цинкованием, обеспечивающим долгосрочную антикоррозионную защиту без планового обслуживания поверхности.
