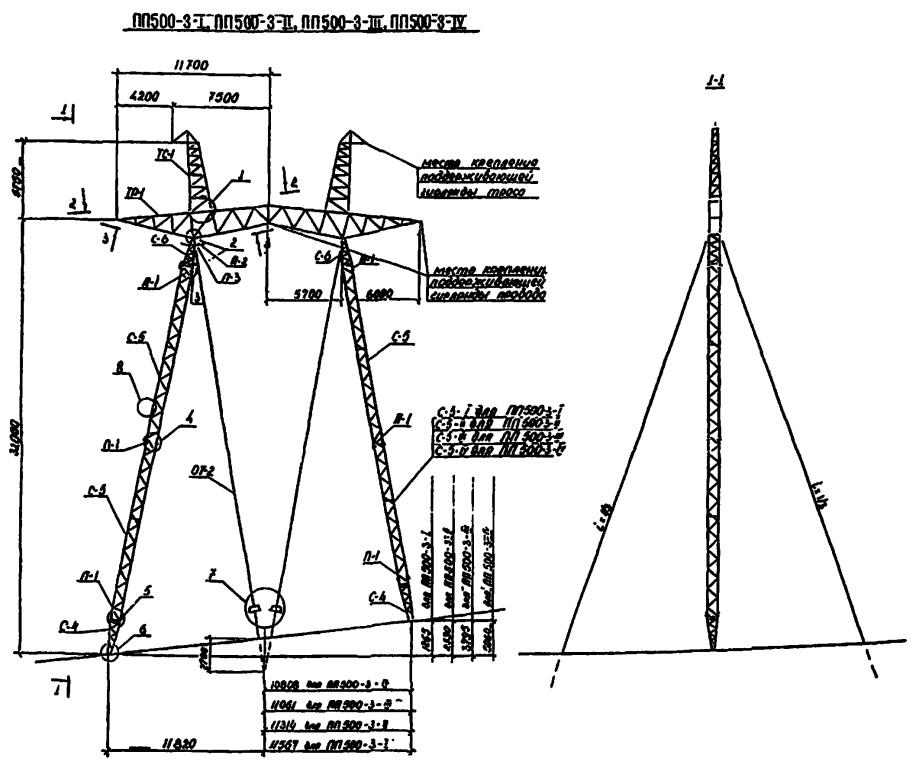

Опора ПП500-3-I

Опора ПП500-3-I предназначена для прокладки одноцепных воздушных линий электропередачи напряжением 500 кВ на участках с неровным рельефом — косогорах, склонах и площадках со значительным перепадом отметок. Конструкция разработана в рамках типового проекта 3.407.2-155.1 (3604тм-т1) и применяется на промежуточных позициях трассы, где опора воспринимает преимущественно вертикальные нагрузки от веса проводов и ветровое давление на провода и конструкцию.

Общая высота сооружения составляет 37,8 м при высоте траверсы 32 м, что обеспечивает нормированный габарит до земли с учётом стрелы провеса для данного класса напряжения. Ширина базы 23,4 м адаптирована к первой разновидности косогорного исполнения: увеличенное расстояние между опорными точками фундаментов на горном или холмистом склоне компенсирует неравномерность грунтовых реакций и повышает устойчивость сооружения при поперечном крене рельефа. Это наибольшая ширина основания в косогорном ряду серии ПП500-3, что соответствует наибольшему расчётному перепаду отметок.

Масса металлоконструкции по чертежу КМ составляет 7442 кг без антикоррозионного покрытия. После горячего цинкования масса возрастает до 7749 кг. Горячее цинкование обеспечивает катодную защиту стали от атмосферной коррозии — особенно критичную для опор, устанавливаемых в горных районах с переменной влажностью, кислотными осадками и сложным температурным режимом, где плановое обслуживание лакокрасочного покрытия практически невозможно.

Как промежуточная косогорная опора ЛЭП, ПП500-3-I не рассчитана на значительные продольные тяжения и применяется исключительно на прямых пролётах трассы без смены направления. При необходимости изменения направления линии или организации анкерного участка используются соответствующие анкерно-угловые опоры той же серии. Совместимость с остальными типоразмерами типового проекта позволяет гибко компоновать трассу с учётом реального профиля местности, чередуя стандартные и косогорные исполнения по результатам геодезической съёмки. Унификация траверс, узлов крепления гирлянд изоляторов и элементов заземления по всем вариантам серии обеспечивает единую номенклатуру монтажных комплектов на объекте.
