Опора ПБ4Т-III

Выбор марки провода для воздушной линии 500 кВ напрямую влияет на нагрузочные характеристики промежуточных опор. Конструкция ПБ4Т-III рассчитана на подвеску расщеплённых проводов двух сечений — 3×АС400/51 и 3×АС500/64, что охватывает широкий диапазон нагрузочных ситуаций при проектировании магистральных ВЛ. Оба провода относятся к стандартным сталеалюминиевым маркам без специальной пропитки, ориентированным на применение в стандартных климатических условиях.

Грозозащитный трос марки С-70 обеспечивает защиту фазных проводов от прямых ударов молнии и создаёт необходимый угол защиты в соответствии с нормами ПУЭ для линий 500 кВ.

Опора является третьей модификацией в унифицированном ряду ПБ4Т типового проекта 3.407-106 (3539тм-т2). Масса конструкции по чертежу КМ без цинкования — 6673 кг, с горячим цинковым покрытием — 6949 кг. Снижение массы относительно базового ПБ4Т составляет 157 кг (по незащищённому металлу), что достигается за счёт оптимизации сечений элементов решётки под климатические условия третьего уровня нагрузки.

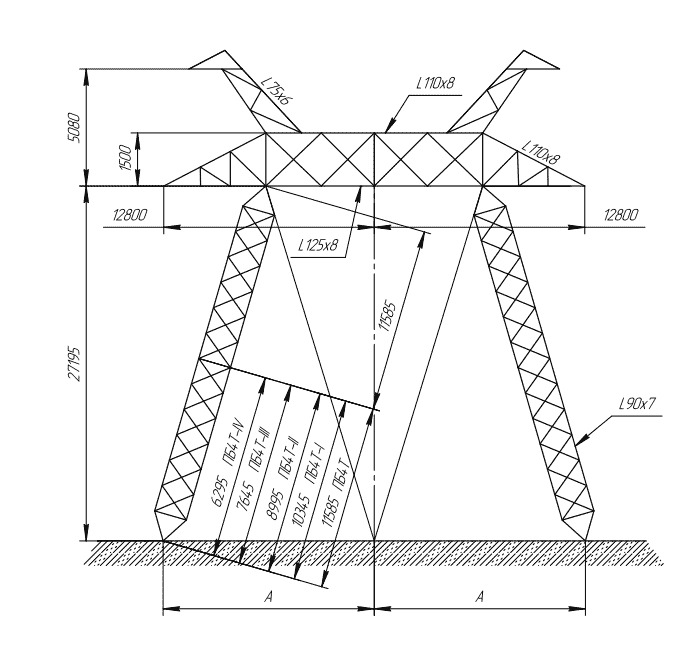

Высота опоры — 32,2 м, высота траверсы — 27,2 м. Одноцепная компоновка соответствует требованиям к линиям 500 кВ. Оттяжки разгружают ствол опоры от поперечного изгибного момента, воспринимая часть ветровой нагрузки на провода и конструкцию. Горизонтальные усилия передаются на грунтовые анкеры через тросы оттяжек.

На прямых участках трассы ПБ4Т-III устанавливается в пролётах между анкерными точками, обеспечивая нормативный габарит до поверхности земли при расчётных нагрузках II–IV района по гололёду. Промежуточный тип опоры не рассчитан на восприятие продольного тяжения без специального анализа — все тяжения фиксируются анкерными и концевыми опорами.

Горячее цинкование несущих элементов и узлов крепления оттяжек гарантирует долговременную антикоррозионную защиту конструкции в условиях переменной влажности и промышленных атмосфер. Типовой проект регламентирует полный комплект рабочих чертежей, включая узлы крепления оттяжек и технологию монтажа.
