Опора ПБ4Т-II

Типовой проект 3.407-106 (3539тм-т2) объединяет линейку промежуточных опор на оттяжках для ВЛ 500 кВ с унифицированной геометрией и переменной металлоёмкостью. Опора ПБ4Т-II является второй модификацией в ряду и отличается массой конструкции: 6725 кг без цинкового покрытия и 7003 кг в оцинкованном исполнении.

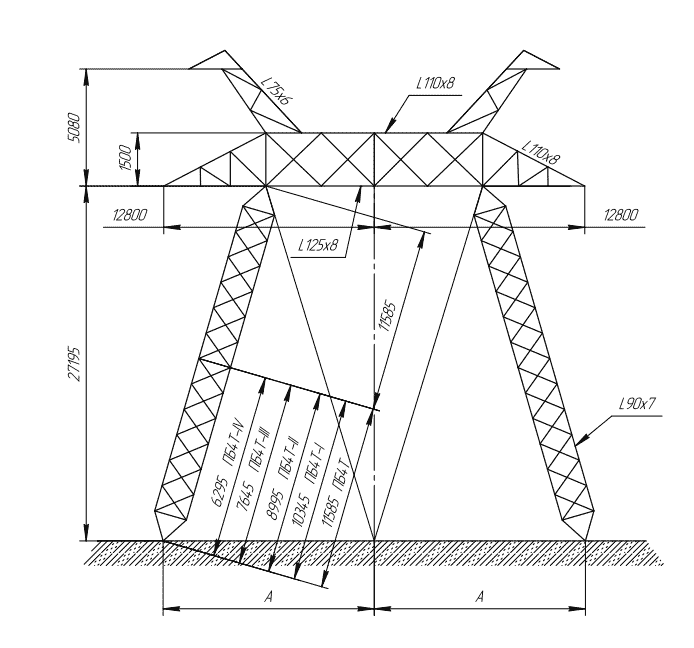

Высотные параметры идентичны всему ряду: общая высота опоры — 32,2 м, отметка подвеса проводов на траверсе — 27,2 м. Это обеспечивает нормативный габарит до поверхности земли при соблюдении проектных условий расстановки опор вдоль трассы ВЛ 500 кВ. Ширина базы не указана в паспортных данных модификации, что типично для конструкций с регулируемой геометрией оттяжек.

Конструкция совместима с проводами 3×АС400/51 и 3×АС500/64 в расщеплённой конфигурации. Выбор конкретной марки провода осуществляется при разработке проекта линии и зависит от токовой нагрузки и допустимого уровня потерь мощности. Грозозащитный трос — С-70, стальной, с параметрами, соответствующими нормам ПУЭ для ВЛ 330–500 кВ.

Промежуточная опора на прямом участке трассы не воспринимает продольного тяжения проводов в нормальном режиме: тяжение передаётся на анкерные точки, установленные через заданный интервал. ПБ4Т-II обеспечивает подвес проводов с поддержанием проектной стрелы провеса в условиях ветровой нагрузки и гололёда районов II–IV.

Горячее цинкование всех несущих и соединительных элементов защищает конструкцию от коррозии в широком диапазоне климатических условий. Разница масс между ПБ4Т и ПБ4Т-II (105 кг без цинка) соответствует оптимизации сечений несущих элементов решётки применительно к условиям второй климатической ступени. Монтаж выполняется с обязательной геодезической разбивкой позиций анкеровки оттяжек и устройством анкерных фундаментов в соответствии с проектными нагрузками.
