Опора ПБ4Т-I

На прямых участках воздушной линии 500 кВ промежуточные опоры задают пролёты и обеспечивают требуемый габарит до земли. Опора ПБ4Т-I на оттяжках разработана для применения на таких участках в одноцепном исполнении и является частью унифицированного ряда типового проекта 3.407-106 (3539тм-т2). Первая модификация ряда занимает промежуточное положение между базовым ПБ4Т и более лёгкими исполнениями II–IV.

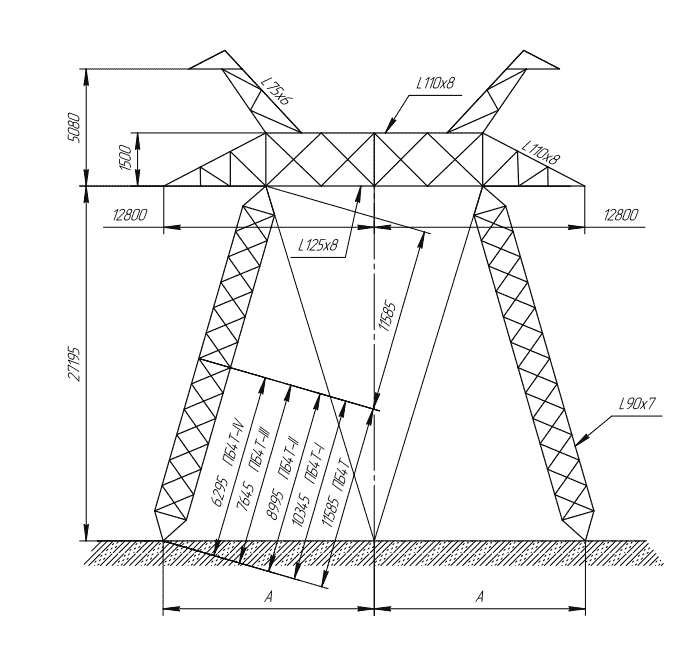

Геометрические параметры конструкции: общая высота — 32,2 м, высота траверсы над уровнем земли — 27,2 м. Масса стальных элементов без антикоррозионного покрытия — 6780 кг; после горячего цинкования — 7060 кг. Разница в 50 кг относительно базовой версии ПБ4Т (без цинка) соответствует оптимизации сечений несущих элементов решётки под расчётные нагрузки первой модификации.

Опора рассчитана на подвеску расщеплённых проводов 3×АС400/51 или 3×АС500/64. Оба сечения относятся к стандартным сталеалюминиевым проводам и выбираются на стадии проектирования линии исходя из пропускной способности. Грозозащита обеспечивается тросом С-70, параметры которого соответствуют требованиям к ВЛ ультравысокого напряжения 500 кВ.

В схеме с оттяжками основной ствол опоры работает преимущественно на сжатие, а горизонтальные нагрузки — от давления ветра на провода, трос и конструкцию — воспринимаются тросовыми оттяжками, закреплёнными в фундаментах у основания. Это разделение функций позволяет применить облегчённый ствол при сохранении необходимой жёсткости системы в целом.

Район применения по гололёду охватывает зоны со II по IV включительно. Наличие нескольких исполнений в ряду даёт проектировщику возможность выбрать оптимальную по массе конструкцию под конкретные климатические условия площадки. Горячее цинкование гарантирует долговременную антикоррозионную защиту металлоконструкции без окраски на весь срок службы линии.
