Опора ПБ4Т

Климатические условия эксплуатации во многом определяют выбор конфигурации опоры ЛЭП. Промежуточная опора ПБ4Т на оттяжках рассчитана на районы по гололёду со II по IV включительно, что охватывает большую часть территорий с умеренным и суровым климатом. Именно широкий диапазон применимости по гололёдному нагружению отличает ПБ4Т в линейке типового проекта 3.407-106 (3539тм-т2).

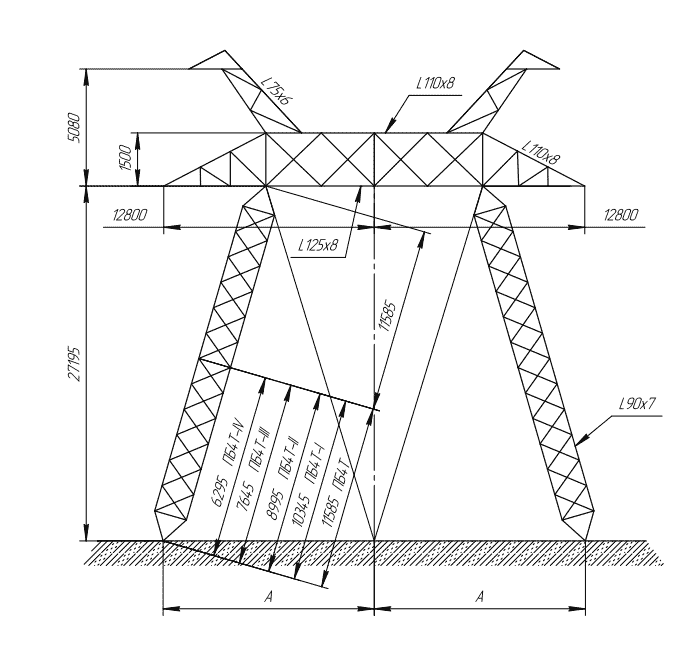

Конструкция выполнена для одноцепных линий 500 кВ. Общая высота опоры — 32,2 м, точка крепления проводов на траверсе расположена на отметке 27,2 м. Масса по чертежу КМ без цинкования — 6830 кг, с горячим цинкованием — 7112 кг. Цинковое покрытие наносится методом горячего погружения и обеспечивает надёжную защиту металлоконструкции на протяжении всего нормативного срока эксплуатации линии.

Опора совместима с двумя марками расщеплённого провода: 3×АС400/51 и 3×АС500/64. Это расширяет область применения конструкции — при проектировании можно выбрать сечение провода исходя из расчётного тока нагрузки и допустимых потерь, не меняя тип опоры. Грозозащитный трос марки С-70 обеспечивает защиту проводов фазы от прямых ударов молнии в соответствии с нормами ПУЭ.

Как промежуточная опора на прямом участке трассы, ПБ4Т воспринимает вертикальные нагрузки от веса проводов (в том числе с гололёдными отложениями вплоть до IV района) и поперечную ветровую составляющую. Оттяжки разгружают ствол конструкции по горизонтали и обеспечивают общую устойчивость системы без увеличения металлоёмкости основных несущих элементов.

При типовой расстановке опоры ПБ4Т чередуются с анкерно-угловыми точками, которые воспринимают продольное тяжение проводов и фиксируют изломы трассы. Унифицированная геометрия основания и ствола позволяет применять типовые фундаментные решения, включённые в состав проекта 3.407-106. Горячее цинкование несущих элементов и узлов крепления оттяжек обеспечивает защиту от коррозии без промежуточного окрашивания.
