Опора 1П35-2Т-3.5

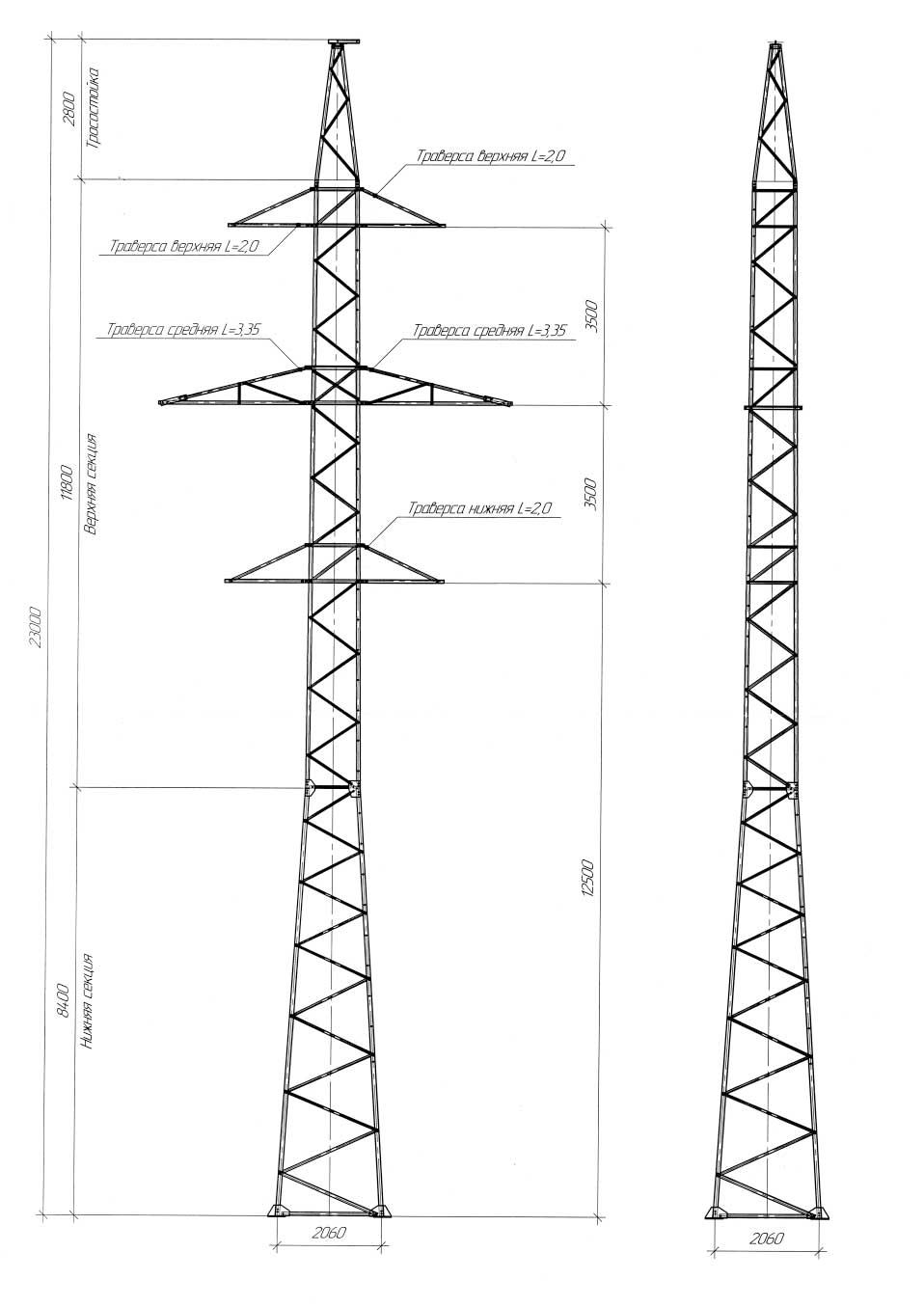

При проектировании ВЛ 35 кВ на участках с пересечённым рельефом нередко требуется опора меньшей высоты, чем в базовом исполнении. Для таких условий предназначена промежуточная двухцепная опора 1П35-2Т-3.5 — укороченная модификация серии 1П35-2Т с общей высотой 23 м против 26,5 м у базовой. Снижение высоты уменьшает ветровую нагрузку на конструкцию и сокращает объём металла.

Опора изготавливается по типовому проекту 3.407.2-170 (серия 13228тм-т2) и предназначена для прямолинейных участков ВЛ. Промежуточный тип конструкции предполагает восприятие вертикальных нагрузок от веса проводов и горизонтальных ветровых нагрузок; продольное тяжение проводов опора не воспринимает. Двухцепное исполнение позволяет организовать два независимых токовых пути в пределах одного коридора.

Опора рассчитана под провода АС70/11 и АС120/19 — стандартный диапазон сечений для ВЛ 35 кВ. Грозозащитный трос ТК-9.1 монтируется на тросостойке, конструктивно входящей в состав опоры, что обеспечивает нормированный угол защитного действия молниезащиты по всей трассе.

Масса металлоконструкции по чертежу КМ без цинка — 1820 кг, с горячим цинкованием — 1886 кг. Это наименьший показатель металлоёмкости в линейке рассматриваемых двухцепных промежуточных опор 35 кВ, обусловленный минимальной высотой конструкции. Снижение массы положительно сказывается на нагрузках на фундамент и транспортных затратах.

Поставка осуществляется секциями с маркировкой согласно КМ-чертежам. Опора 1П35-2Т-3.5 применяется на прямых участках ВЛ 35 кВ, где профиль трассы позволяет использовать укороченное исполнение без нарушения нормируемых габаритов до земли и препятствий.
