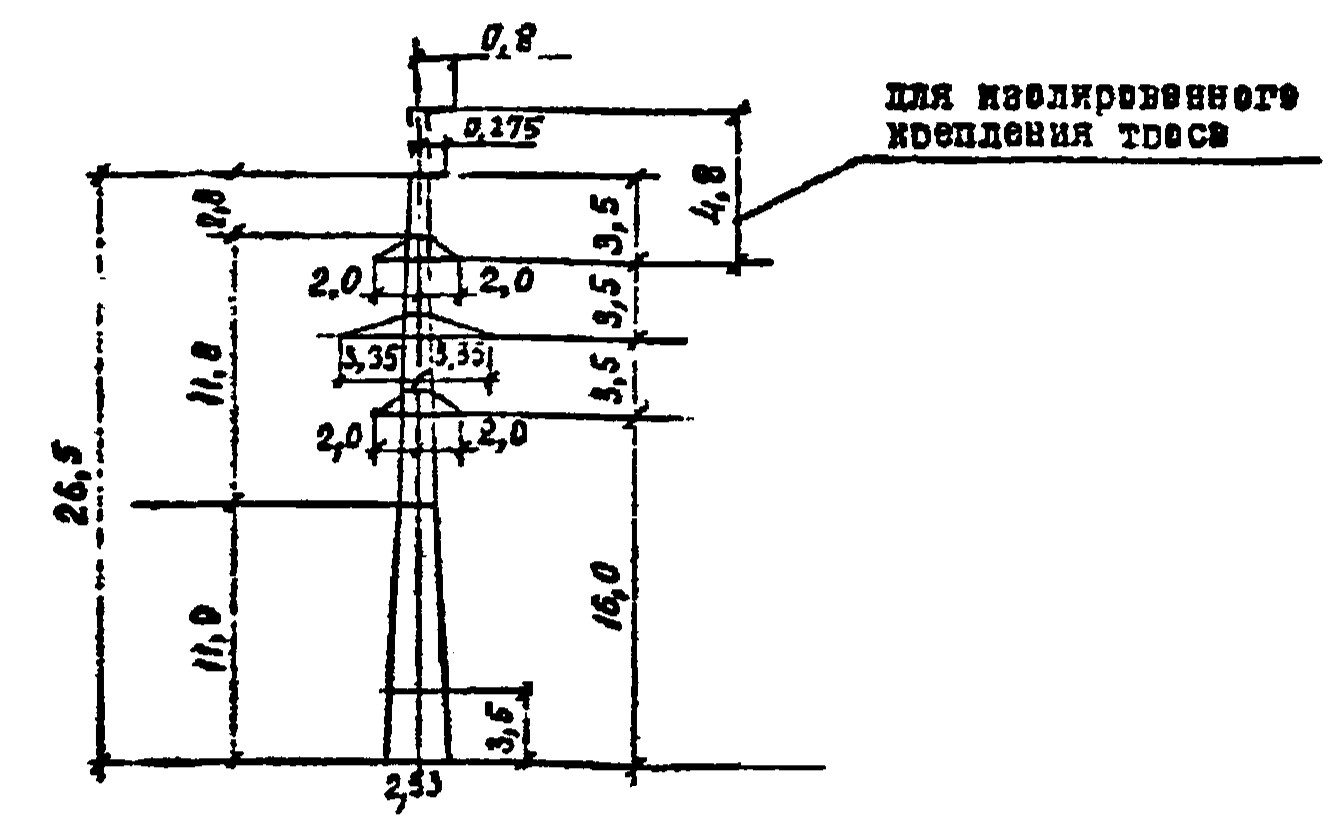

Опора 1П35-2ПГ

Опора 1П35-2ПГ — промежуточная двухцепная стальная опора воздушной линии электропередачи класса 35 кВ, изготавливаемая по типовому проекту 3.407.2-166 (серия 13096тм-т2). Промежуточные опоры устанавливаются на прямолинейных участках трассы; расчётная схема предусматривает восприятие вертикальных нагрузок от веса проводов и грозозащитного троса и горизонтальных ветровых давлений. Продольное тяжение токоведущих жил при нормальном режиме работы ВЛ на эту опору не передаётся.

Двухцепное конструктивное решение позволяет разместить два независимых электрических контура в рамках одного строительного коридора, сокращая ширину трассы и суммарный объём земляных работ по сравнению с раздельной прокладкой двух одноцепных линий. Общая высота конструкции — 27,8 м. Опора рассчитана под подвеску проводов АС70/11 и АС120/19, что охватывает широкий диапазон токовых нагрузок для ВЛ 35 кВ.

Молниезащита трассы обеспечивается грозозащитным тросом ТК-9.1, закреплённым на тросостойке — штатном элементе конструкции. Это исключает необходимость нетиповых монтажных решений при установке молниезащитного троса и упрощает сборку на объекте.

Все стальные элементы опоры обрабатываются методом горячего цинкования. Масса металлоконструкции по чертежу КМ без цинка составляет 2181 кг, с цинковым покрытием — 2262 кг. Антикоррозионное покрытие гарантирует надёжную работу опоры на протяжении всего нормативного срока службы воздушной линии в условиях умеренного и холодного климата.

Опора поставляется секциями, маркированными в соответствии с КМ-чертежами типового проекта 3.407.2-166. Чёткая маркировка упрощает входной контроль комплектности и ускоряет сборку на монтажной площадке. Применяется как при новом строительстве ВЛ 35 кВ, так и в проектах реконструкции и технического перевооружения действующих линий.
