Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.2т. Высота 42,7 м, масса 9676 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3

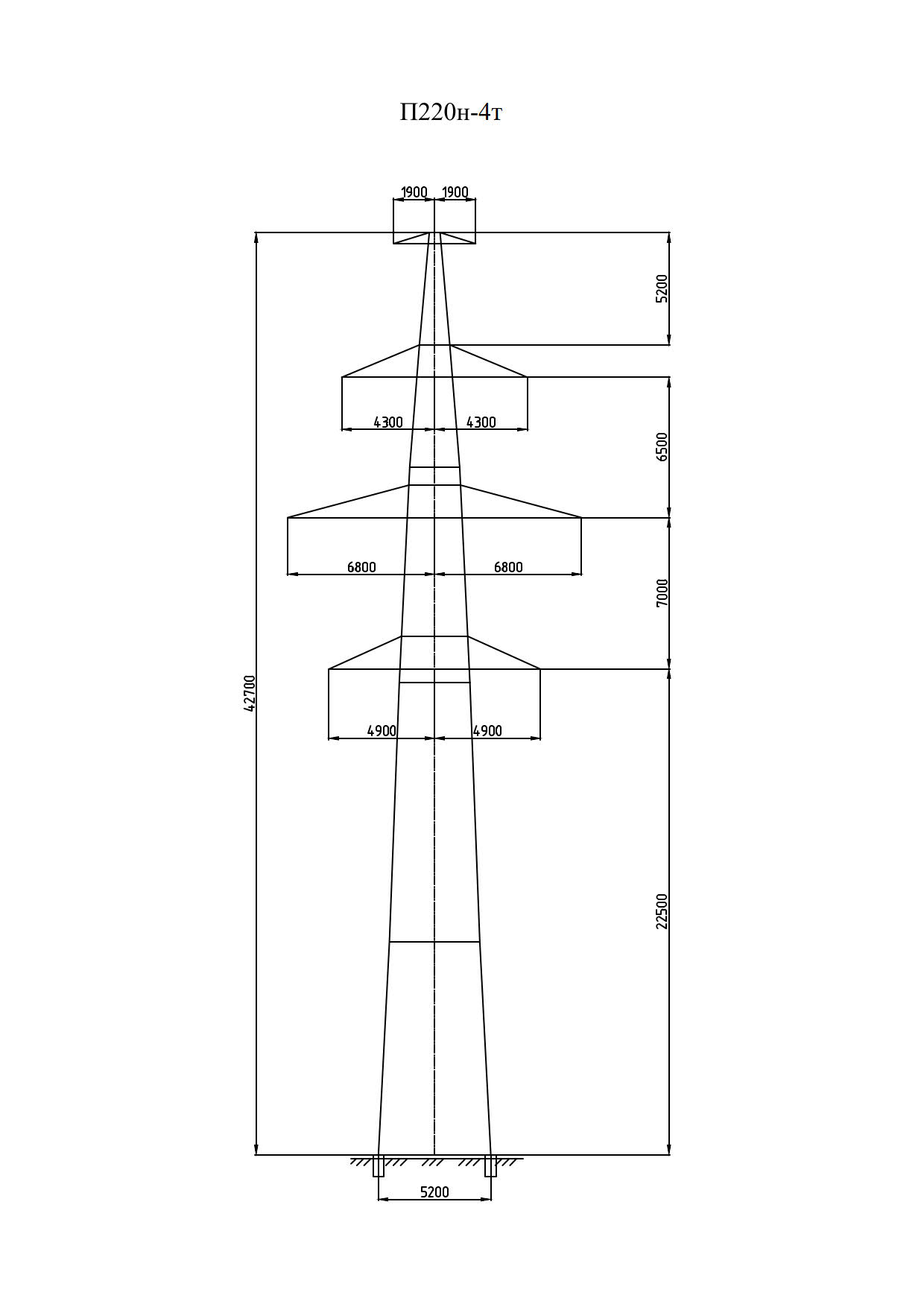

Опора П220н-4.2т — усиленное расчётное исполнение двухцепной промежуточной конструкции 220 кВ с верхней частью ствола типа «т». Общая высота 42,7 м, отметка нижней траверсы 22,5 м, размер основания 5,2 м; рабочие чертежи 7.220.03-КМ3.
Масса металлоконструкции по чертежу КМ — 9215 кг, с горячим цинкованием — 9676 кг. Против П220н-4.1т того же габарита прибавка составляет 544 кг — ровно столько же, сколько между исполнениями «4.1» и «4.2» в базовом варианте. Компоновка оголовка на это соотношение не влияет: усиление касается элементов основной решётки ствола.
Промежуточные опоры несут провода на поддерживающих гирляндах и работают преимущественно на вертикальную и поперечную нагрузку. Именно поэтому серия допускает несколько вариантов верхней части при одном стволе — расчётная схема основной конструкции при их замене не меняется.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Цинковое покрытие массой 461 кг наносится погружением деталей в расплав до сборки и служит без возобновления весь эксплуатационный период линии.
В том же расчётном исполнении доступны П220н-4.2т-7.5 (35,2 м) и П220н-4.2т+6.0 (48,7 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.2т — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 42,7 м, отметка нижней траверсы — 22,5 м, размер основания — 5,2 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9215 кг без покрытия и 9676 кг с горячим цинкованием. На цинковый слой приходится 461 кг.
Опора П220н-4.2т выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
