Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.2. Высота 44 м, масса 9405 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
П220н-4.2 — усиленное расчётное исполнение базового габарита двухцепного типоразмера «4». Геометрия полностью совпадает с П220н-4.1: общая высота 44 м, отметка нижней траверсы 22,5 м, размер основания 5,2 м. Отличие — в несущей способности: масса с горячим цинкованием выросла с 8861 до 9405 кг, то есть на 544 кг.
При двухцепной подвеске такой прирост закономерен. Ветровое давление действует на шесть проводов и два троса, а также на саму решётку высотой сорок четыре метра; гололёдная нагрузка добавляет вертикальную составляющую по всем ярусам. Переход к более тяжёлому расчётному сочетанию требует усиления поясов и решётки по всей высоте ствола.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Масса металлоконструкции по чертежу КМ — 8955 кг, вклад цинкового покрытия — 450 кг. Все элементы соединяются на болтах; конструкция поставляется разукрупнённой и монтируется секциями без сварочных работ на трассе.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Вариант ОКГТ несёт в сердечнике оптические волокна и позволяет организовать волоконно-оптический канал связи вдоль двухцепной линии.
Высотный ряд исполнения — П220н-4.2-7.5 (36,5 м), П220н-4.2 (44 м) и П220н-4.2+6.0 (50 м); варианты верхней части ствола — П220н-4.2т и П220н-4.2пг.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.2 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

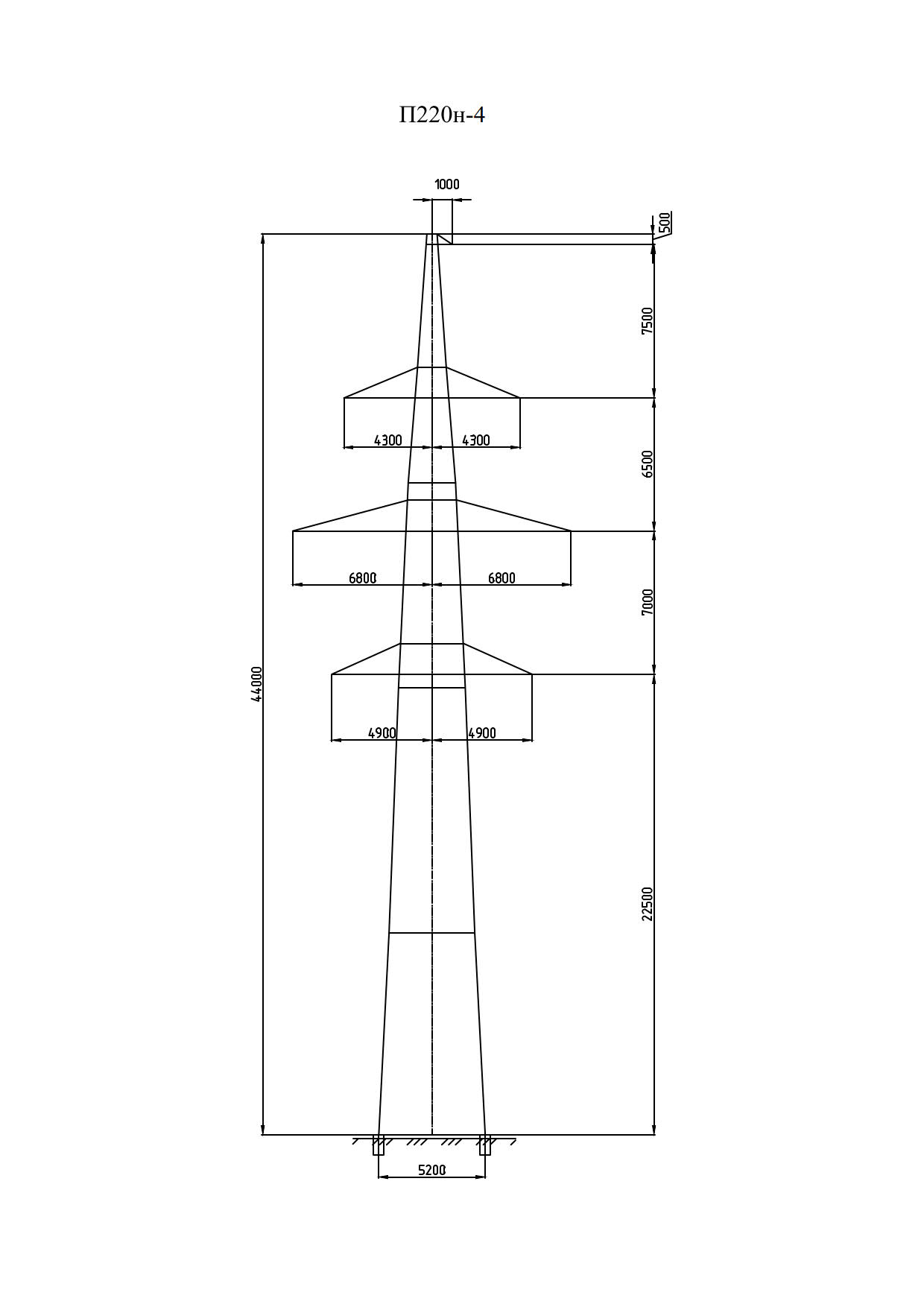

Полная высота — 44 м, отметка нижней траверсы — 22,5 м, размер основания — 5,2 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8955 кг без покрытия и 9405 кг с горячим цинкованием. На цинковый слой приходится 450 кг.
Опора П220н-4.2 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
