Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.2пг-7.5. Высота 35,3 м, масса 7645 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3

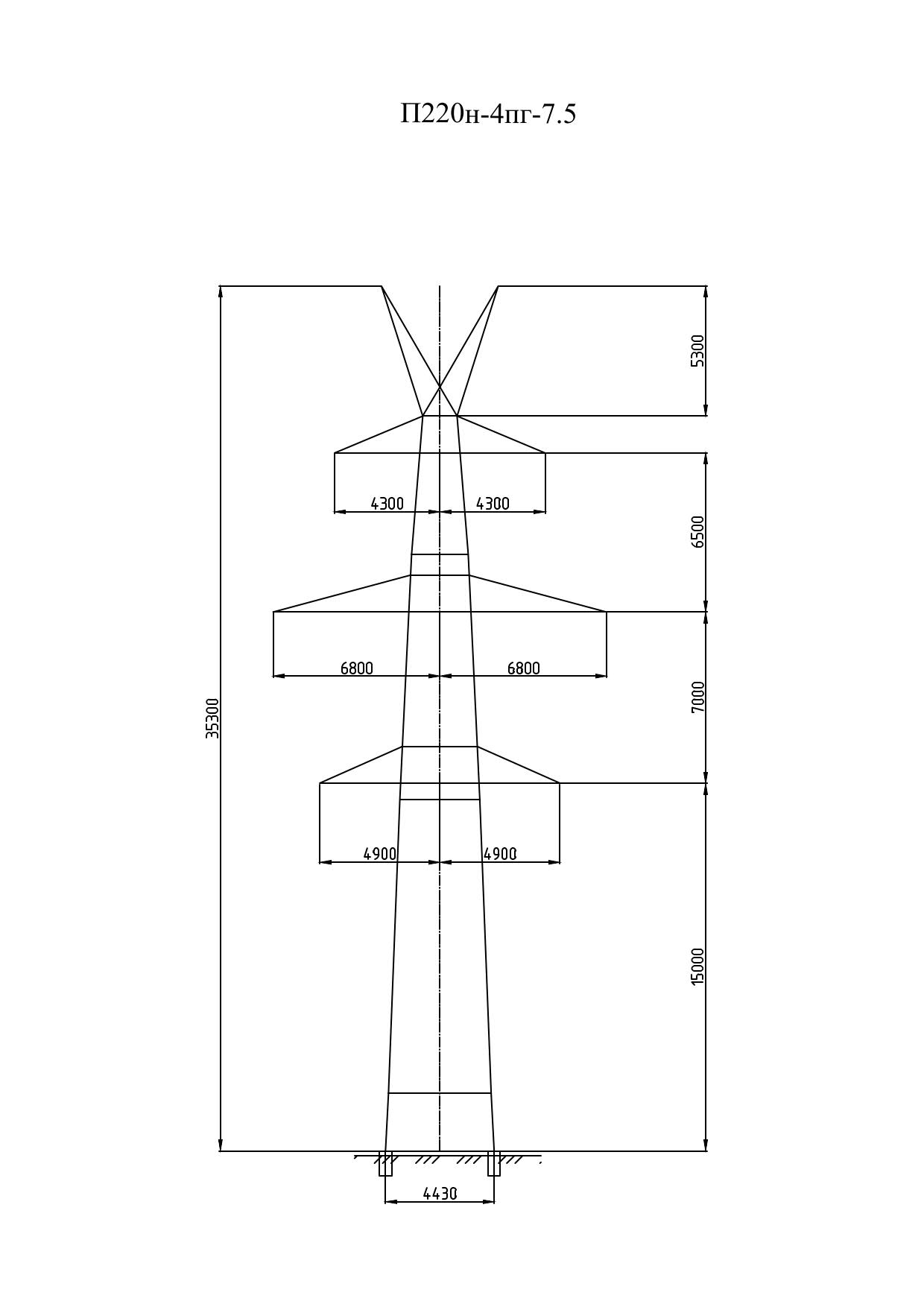

Опора П220н-4.2пг-7.5 — усиленное укороченное исполнение двухцепной промежуточной конструкции 220 кВ с верхней частью ствола типа «пг». Общая высота 35,3 м, отметка нижней траверсы 15 м, размер основания 4,43 м.
Масса металлоконструкции по чертежу КМ — 7291 кг, с горячим цинкованием — 7645 кг; на покрытие приходится 354 кг. Против П220н-4.1пг-7.5 того же габарита прибавка составляет 360 кг.
Структура шифра серии читается по частям и однозначно идентифицирует конструкцию в ведомостях металла и заказных спецификациях: «П» — промежуточная, «220» — класс напряжения, «н» — новая унификация, «4» — типоразмер серии, «.2» — расчётное исполнение, «пг» — вариант верхней части ствола, «-7.5» — укорочение на 7,5 м.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Горячее цинкование обеспечивает одновременно барьерную и электрохимическую защиту стали: при повреждении покрытия цинк расходуется первым, не давая развиться очаговой коррозии.
В том же расчётном исполнении доступны П220н-4.2пг (42,8 м) и П220н-4.2пг+6.0 (48,8 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.2пг-7.5 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 35,3 м, отметка нижней траверсы — 15 м, размер основания — 4,43 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7291 кг без покрытия и 7645 кг с горячим цинкованием. На цинковый слой приходится 354 кг.
Опора П220н-4.2пг-7.5 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
