Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.2пг. Высота 42,8 м, масса 9669 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
Опора П220н-4.2пг — усиленное расчётное исполнение двухцепной промежуточной конструкции 220 кВ с верхней частью ствола типа «пг». Общая высота 42,8 м, отметка нижней траверсы 22,5 м, размер основания 5,2 м; рабочие чертежи 7.220.03-КМ3.
Масса металлоконструкции по чертежу КМ — 9206 кг, с горячим цинкованием — 9669 кг. Против П220н-4.1пг того же габарита прибавка составляет 544 кг — ровно столько же, сколько между исполнениями «4.1» и «4.2» в базовом варианте и в группе «т». Компоновка оголовка на это соотношение не влияет.
Такая регулярность — характерная черта унифицированной серии. Все изменения разделены по независимым осям: габарит по высоте, расчётное сочетание нагрузок и схема подвески грозозащитного троса. Проектировщик выбирает по каждой оси отдельно, а свойства комбинации предсказуемы заранее.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Цинковое покрытие массой 463 кг наносится погружением деталей в расплав до сборки и служит без возобновления весь эксплуатационный период линии.
В том же расчётном исполнении доступны П220н-4.2пг-7.5 (35,3 м) и П220н-4.2пг+6.0 (48,8 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.2пг — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

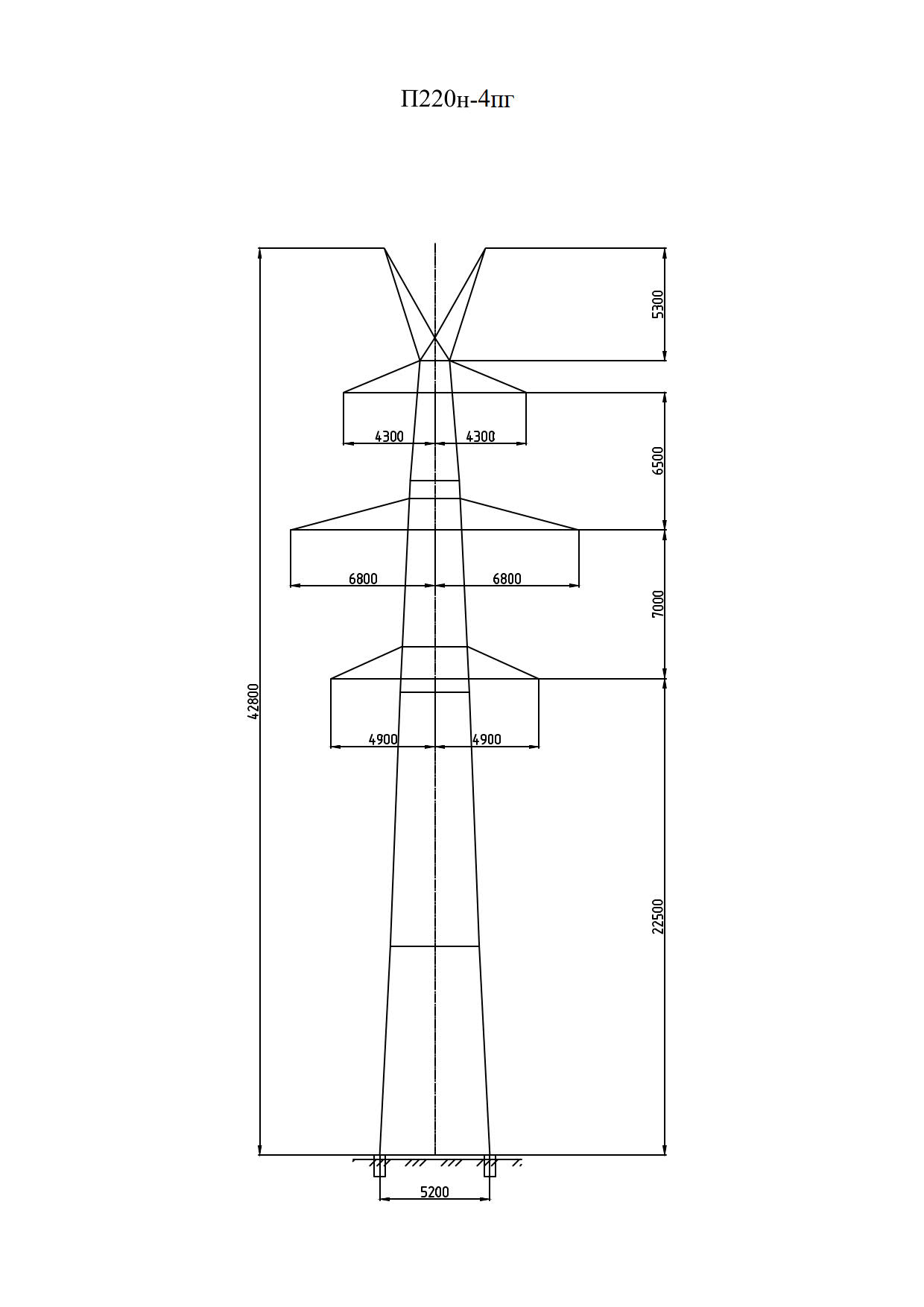

Полная высота — 42,8 м, отметка нижней траверсы — 22,5 м, размер основания — 5,2 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9206 кг без покрытия и 9669 кг с горячим цинкованием. На цинковый слой приходится 463 кг.
Опора П220н-4.2пг выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
