Промежуточная стальная опора ВЛ 220 кВ, марка П220н-4.2+6.0. Высота 50 м, масса 11911 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
П220н-4.2+6.0 — усиленное надставное исполнение двухцепной промежуточной опоры 220 кВ. Общая высота 50 м, отметка нижней траверсы 28,5 м, размер основания 5,81 м; рабочие чертежи 7.220.03-КМ3 типового проекта новой унификации 7.220.03.
Масса металлоконструкции по чертежу КМ — 11 323 кг, с горячим цинкованием — 11 911 кг. Против П220н-4.1+6.0 того же габарита прибавка составляет 757 кг — против 360 кг в укороченном исполнении. С ростом высоты влияние расчётных климатических нагрузок на металлоёмкость усиливается более чем вдвое.
При высоте пятьдесят метров ветровое давление на решётчатую конструкцию становится сопоставимым с нагрузкой от шести проводов и двух тросов. Кроме того, растёт плечо приложения равнодействующей, а значит, и момент в заделке — отсюда и опережающий рост массы в верхних габаритах серии.
Опора промежуточная, двухцепная, для ВЛ 220 кВ. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
Горячее цинкование добавляет 588 кг. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой на отправочные марки.
Высотный ряд исполнения — П220н-4.2-7.5 (36,5 м), П220н-4.2 (44 м) и П220н-4.2+6.0 (50 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-4.2+6.0 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

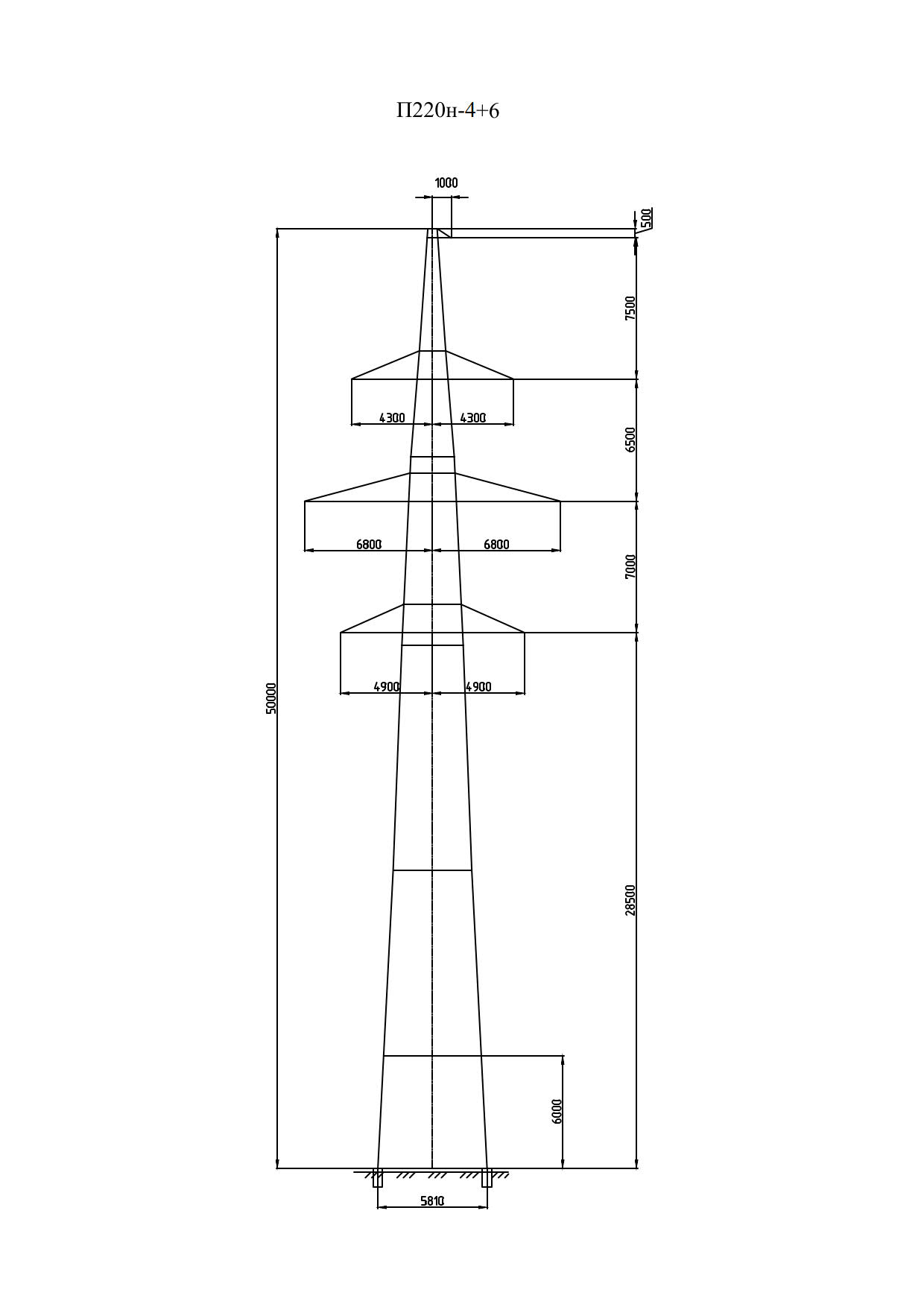

Полная высота — 50 м, отметка нижней траверсы — 28,5 м, размер основания — 5,81 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 11323 кг без покрытия и 11911 кг с горячим цинкованием. На цинковый слой приходится 588 кг.
Опора П220н-4.2+6.0 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
