Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.2пг+6.0. Высота 42 м, масса 7444 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
Опора П220н-3.2пг+6.0 — усиленное надставное исполнение промежуточной конструкции 220 кВ с верхней частью ствола типа «пг». Общая высота 42 м, отметка нижней траверсы 29 м, размер основания 5,14 м.
Масса металлоконструкции по чертежу КМ — 7099 кг, с горячим цинкованием — 7444 кг; цинковый слой весит 345 кг. Против П220н-3.1пг+6.0 того же габарита прибавка составляет 380 кг.
При высоте сорок два метра ветровое давление на решётчатый ствол становится сопоставимым с нагрузкой от проводов, поэтому выбор расчётного исполнения в этом габарите особенно ответственен. Опора рассчитывается по предельным состояниям с нормативными коэффициентами надёжности по нагрузке, и заложенный в типовом проекте запас предназначен для расчётных, а не для произвольных условий трассы.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
Высотный ряд исполнения — П220н-3.2пг-7.4 (28,6 м), П220н-3.2пг (36 м) и П220н-3.2пг+6.0 (42 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.2пг+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

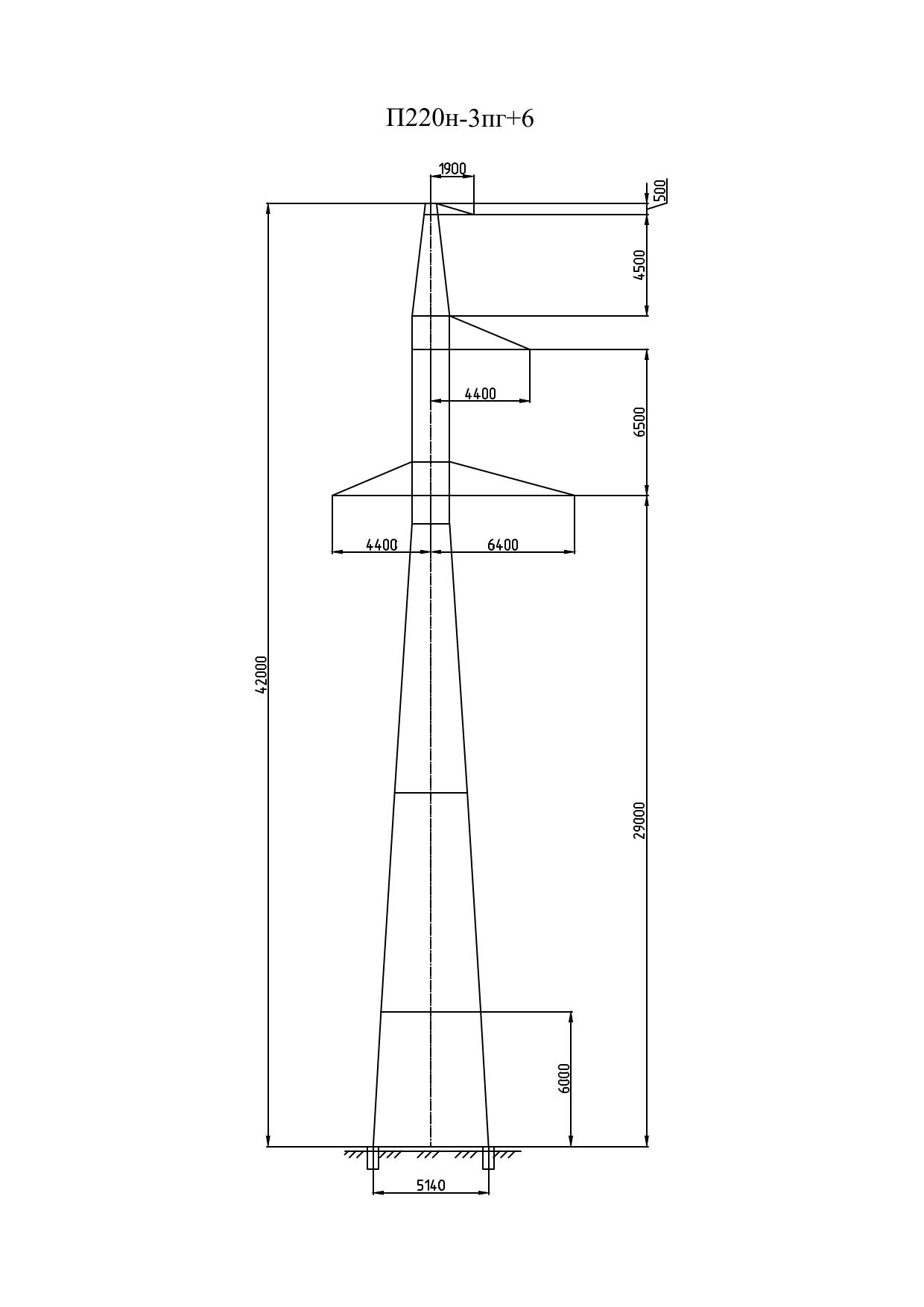

Полная высота — 42 м, отметка нижней траверсы — 29 м, размер основания — 5,14 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 7099 кг без покрытия и 7444 кг с горячим цинкованием. На цинковый слой приходится 345 кг.
Опора П220н-3.2пг+6.0 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
