Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.2пг. Высота 36 м, масса 5799 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
Опора П220н-3.2пг — усиленное расчётное исполнение промежуточной конструкции 220 кВ типоразмера «3» с верхней частью ствола типа «пг». Общая высота 36 м, отметка нижней траверсы 23 м, размер основания 4,44 м; рабочие чертежи 7.220.03-КМ3.
Масса металлоконструкции по чертежу КМ — 5532 кг, с горячим цинкованием — 5799 кг. Против П220н-3.1пг того же габарита прибавка составляет 422 кг — практически столько же, сколько между исполнениями «3.1» и «3.2» в базовом варианте (418 кг). Компоновка оголовка на это соотношение не влияет: усиление касается элементов основной решётки ствола.
Промежуточные опоры несут провода на поддерживающих гирляндах и работают преимущественно на вертикальную и поперечную нагрузку. Именно поэтому серия допускает несколько вариантов верхней части при одном стволе — расчётная схема основной конструкции при их замене не меняется.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Цинковое покрытие массой 267 кг наносится погружением деталей в расплав до сборки и служит без возобновления весь эксплуатационный период линии.
Высотный ряд исполнения — П220н-3.2пг-7.4 (28,6 м), П220н-3.2пг (36 м) и П220н-3.2пг+6.0 (42 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.2пг — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

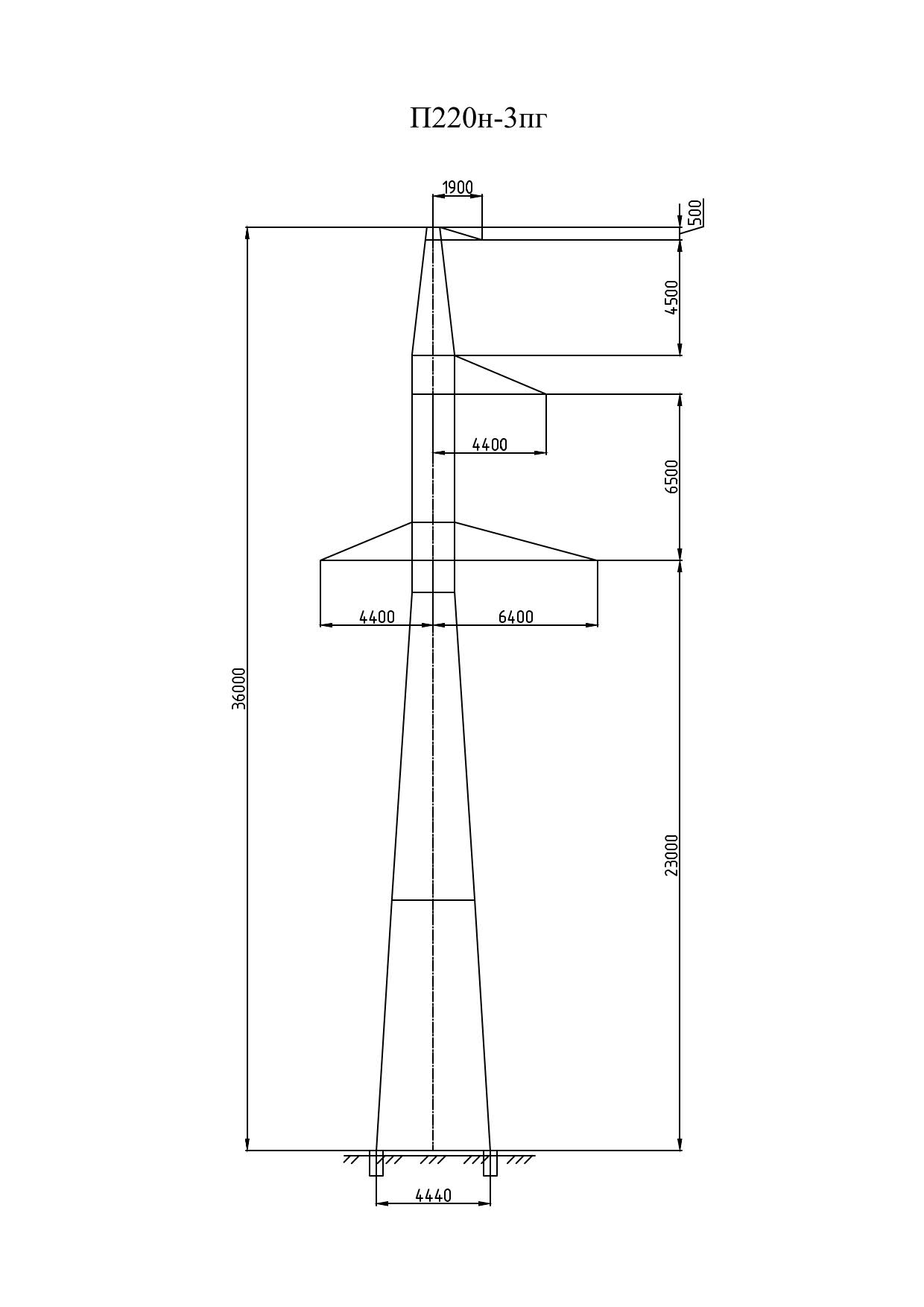

Полная высота — 36 м, отметка нижней траверсы — 23 м, размер основания — 4,44 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5532 кг без покрытия и 5799 кг с горячим цинкованием. На цинковый слой приходится 267 кг.
Опора П220н-3.2пг выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
