Опора П220н-3.2пг-7.4

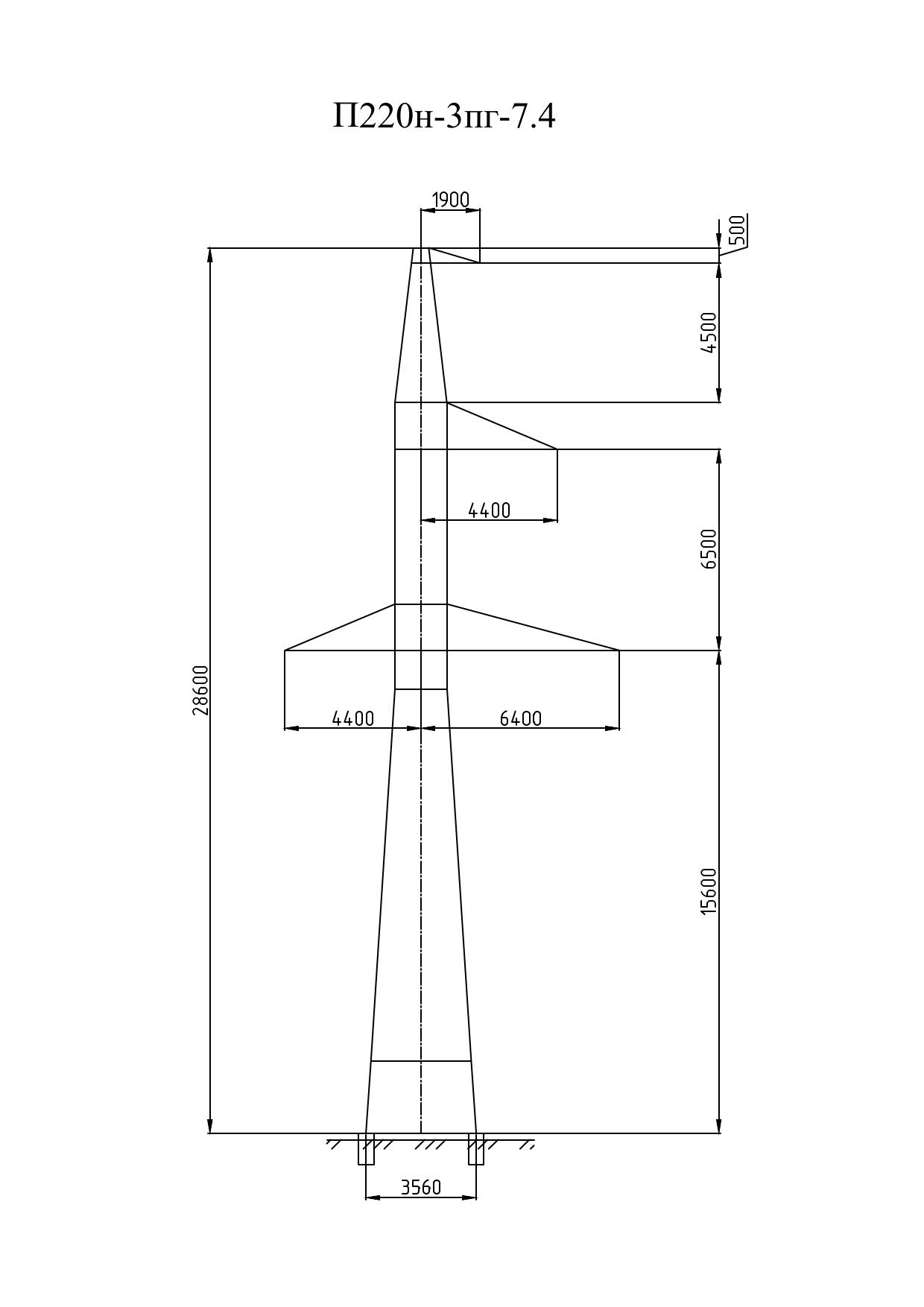

Опора П220н-3.2пг-7.4 — усиленное укороченное исполнение промежуточной конструкции 220 кВ с верхней частью типа «пг». Общая высота 28,6 м, отметка нижней траверсы 15,6 м, размер основания 3,56 м.

Масса металлоконструкции по чертежу КМ — 4301 кг, с горячим цинкованием — 4503 кг; цинковый слой весит 202 кг. Против П220н-3.1пг-7.4 того же габарита прибавка составляет 206 кг, а против П220н-3.2-7.4 базового исполнения — 253 кг.

Структура шифра серии читается по частям и однозначно идентифицирует конструкцию в ведомостях металла и заказных спецификациях: «П» — промежуточная, «220» — класс напряжения, «н» — новая унификация, «3» — типоразмер серии, «.2» — расчётное исполнение, «пг» — вариант верхней части ствола, «-7.4» — укорочение на 7,4 м.

Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.

Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Горячее цинкование обеспечивает одновременно барьерную и электрохимическую защиту стали: при повреждении покрытия цинк расходуется первым, не давая развиться очаговой коррозии.

В том же расчётном исполнении доступны П220н-3.2пг (36 м) и П220н-3.2пг+6.0 (42 м).
