Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.2+6.0. Высота 40 м, масса 7191 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
П220н-3.2+6.0 — усиленное надставное исполнение промежуточной опоры 220 кВ типоразмера «3». Общая высота 40 м, отметка нижней траверсы 29 м, размер основания 5,14 м; рабочие чертежи 7.220.03-КМ3 типового проекта новой унификации 7.220.03.
Масса металлоконструкции по чертежу КМ — 6857 кг, с горячим цинкованием — 7191 кг. Против П220н-3.1+6.0 того же габарита прибавка составляет 375 кг.
При высоте сорок метров ветровое давление на решётчатый ствол становится сопоставимым с нагрузкой от проводов, поэтому выбор расчётного исполнения в этом габарите особенно важен. Занижение исполнения относительно фактических климатических условий трассы недопустимо: промежуточная опора рассчитывается по предельным состояниям с нормативными коэффициентами надёжности по нагрузке, и запас, заложенный в типовом проекте, предназначен для расчётных, а не для произвольных условий.
Опора промежуточная, одноцепная, для ВЛ 220 кВ. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
Горячее цинкование добавляет 334 кг. Конструкция решётчатая, из стального уголка, все соединения болтовые; поставляется разукрупнённой на отправочные марки и монтируется секциями.
Высотный ряд исполнения — П220н-3.2-7.4 (26,6 м), П220н-3.2 (34 м) и П220н-3.2+6.0 (40 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.2+6.0 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

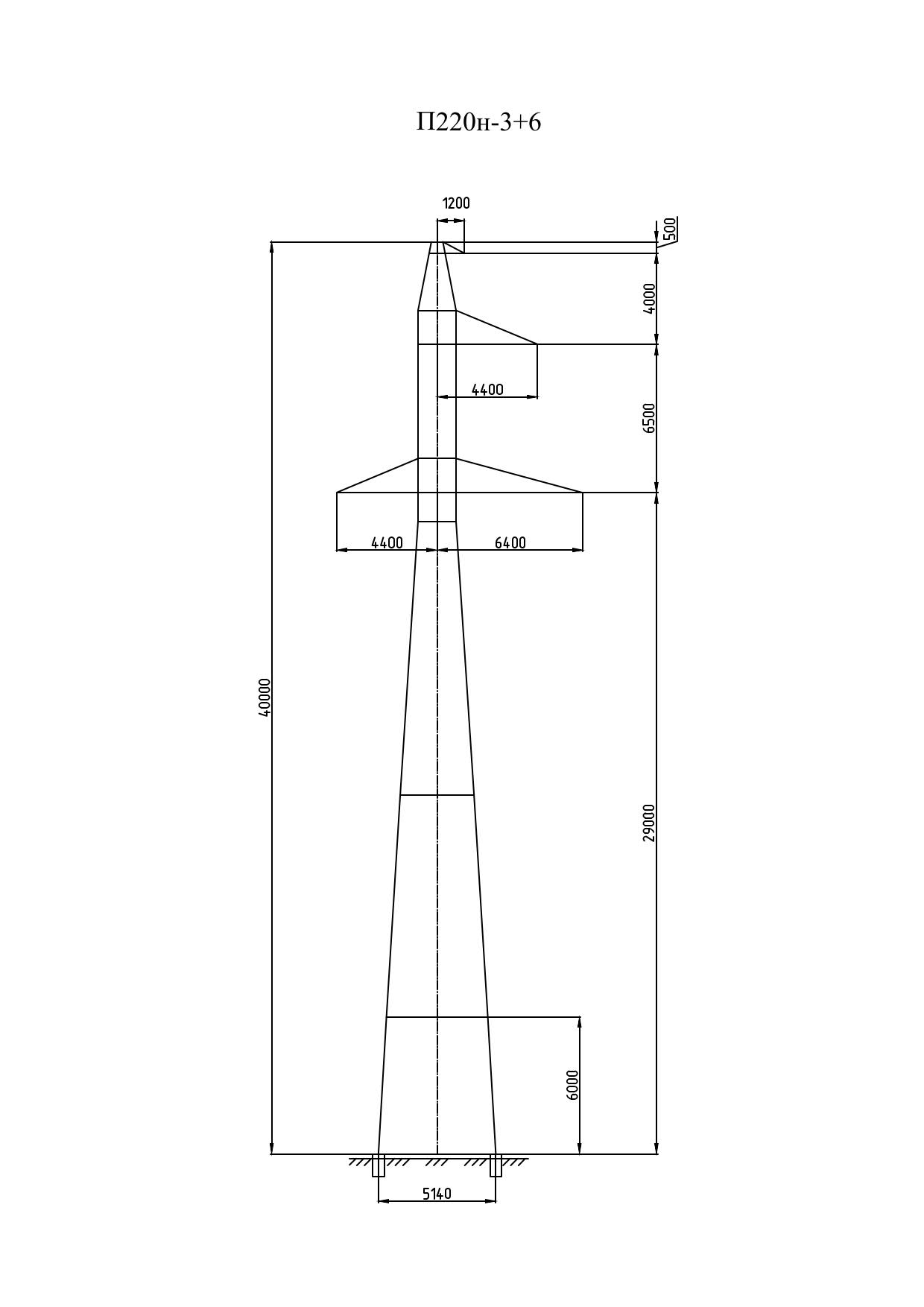

Полная высота — 40 м, отметка нижней траверсы — 29 м, размер основания — 5,14 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6857 кг без покрытия и 7191 кг с горячим цинкованием. На цинковый слой приходится 334 кг.
Опора П220н-3.2+6.0 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
