Промежуточная стальная опора ВЛ 220 кВ, марка П220н-3.2. Высота 34 м, масса 5546 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ3
П220н-3.2 — усиленное расчётное исполнение базового габарита типоразмера «3». Геометрия полностью совпадает с П220н-3.1: общая высота 34 м, отметка нижней траверсы 23 м, размер основания 4,44 м. Отличие — в несущей способности: масса с горячим цинкованием выросла с 5128 до 5546 кг, то есть на 418 кг.
Прирост более чем в восемь процентов при неизменных габаритах — заметная величина. Она отражает более тяжёлое расчётное сочетание климатических нагрузок: ветровое давление на провода и на решётчатый ствол, а также гололёдную нагрузку, определяющую вертикальную составляющую усилий.
Опора промежуточная, одноцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ3. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Масса металлоконструкции по чертежу КМ — 5290 кг, вклад цинкового покрытия — 256 кг. Все элементы соединяются на болтах, конструкция поставляется разукрупнённой и монтируется на трассе поэлементно без сварочных работ.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120. Исполнение ОКГТ несёт в сердечнике оптические волокна и позволяет организовать волоконно-оптический канал связи вдоль трассы без отдельной подвески кабеля.
Высотный ряд исполнения — П220н-3.2-7.4 (26,6 м), П220н-3.2 (34 м) и П220н-3.2+6.0 (40 м); варианты верхней части ствола — П220н-3.2т и П220н-3.2пг.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-3.2 — промежуточная новой унификации, одноцепная, для воздушных линий электропередачи 220 кВ.

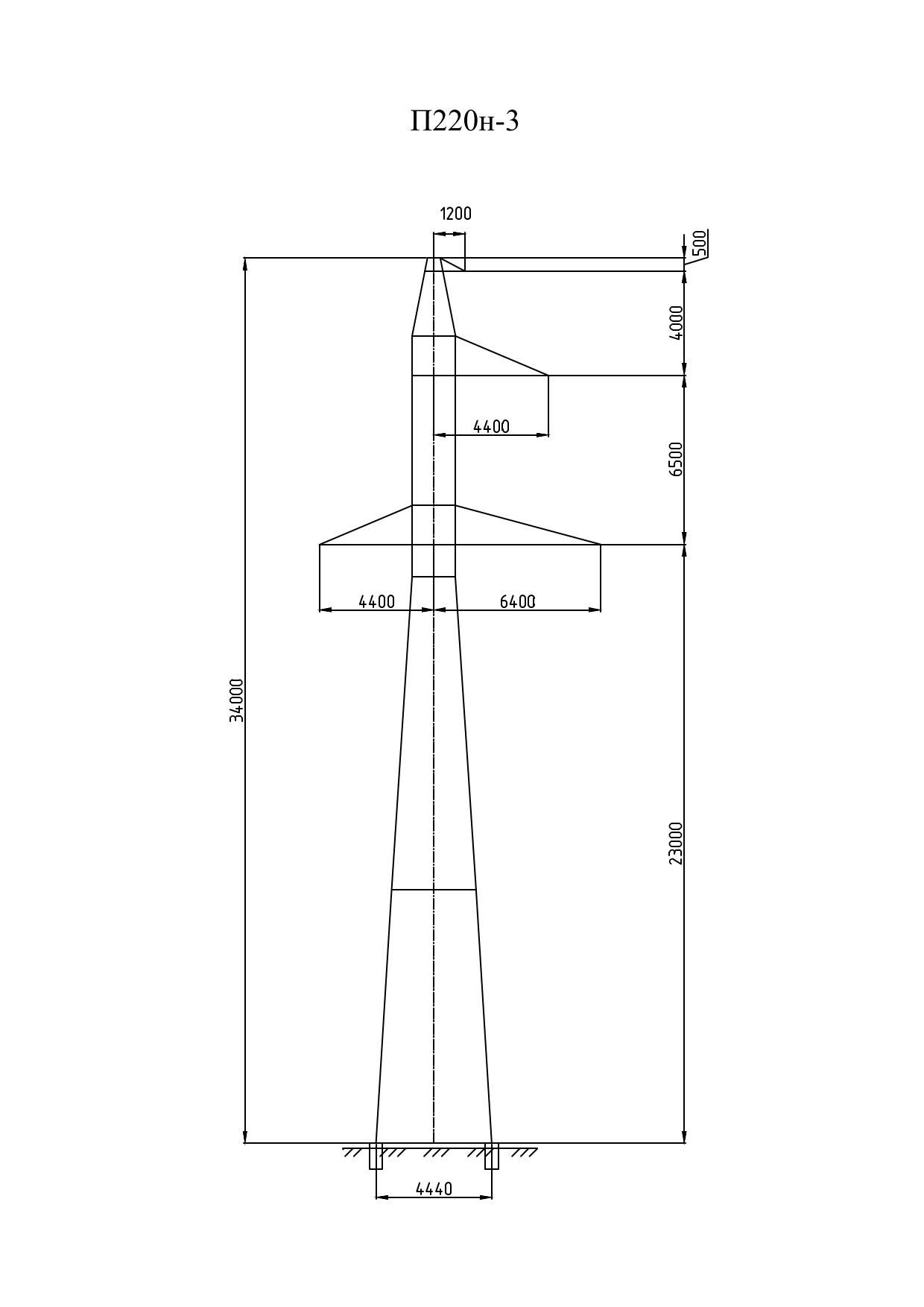

Полная высота — 34 м, отметка нижней траверсы — 23 м, размер основания — 4,44 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 5290 кг без покрытия и 5546 кг с горячим цинкованием. На цинковый слой приходится 256 кг.
Опора П220н-3.2 выполняется по рабочим чертежам 7.220.03-КМ3. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-13-120.
