Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.2т+3.2. Высота 50 м, масса 10543 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
П220н-2.2т+3.2 — усиленное исполнение двухцепной промежуточной опоры 220 кВ в максимальном габарите серии, с тросостойкой. Общая высота 50 м, отметка нижней траверсы 28,7 м, размер основания 5,61 м.
Масса металлоконструкции по чертежу КМ — 10 044 кг, с горячим цинкованием — 10 543 кг; цинковый слой весит 499 кг. Против П220н-2.1т+3.2 того же габарита прибавка составляет 626 кг.
Отношение высоты к ширине основания здесь достигает примерно 1:9. Для промежуточной опоры такая пропорция нормальна: конструкция не воспринимает тяжения проводов, и опрокидывающий момент формируется преимущественно ветровой нагрузкой. Компактное основание означает и компактный фундамент, и минимальную площадь постоянного отвода земли под опору.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ2. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
При массе свыше десяти тонн и высоте пятьдесят метров конструкция поставляется разукрупнённой на отправочные марки; сборка выполняется укрупнёнными блоками на площадке с последующим подъёмом и наращиванием ствола.
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.2т+3.2 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

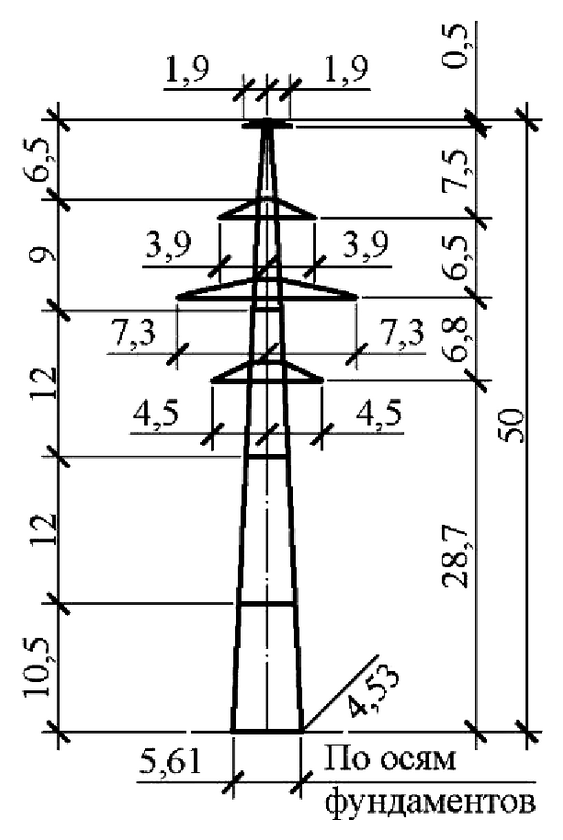

Полная высота — 50 м, отметка нижней траверсы — 28,7 м, размер основания — 5,61 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 10044 кг без покрытия и 10543 кг с горячим цинкованием. На цинковый слой приходится 499 кг.
Опора П220н-2.2т+3.2 выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
