Опора П220н-2.2-9.3

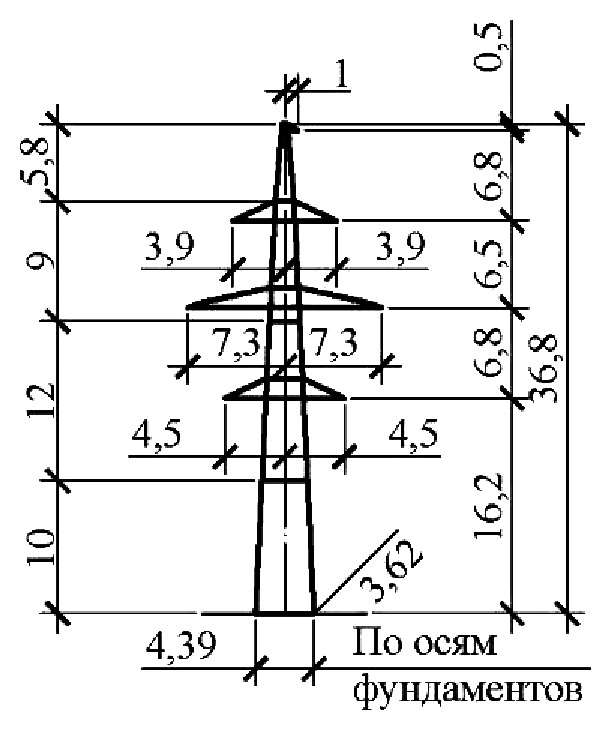

П220н-2.2-9.3 — усиленное укороченное исполнение двухцепной промежуточной опоры 220 кВ. Общая высота 36,8 м, отметка нижней траверсы 16,2 м, размер основания 4,39 м; рабочие чертежи 7.220.03-КМ2.

Масса металлоконструкции по чертежу КМ — 6156 кг, с горячим цинкованием — 6445 кг. Против П220н-2.1-9.3 того же габарита прибавка составляет 156 кг. Показательно сравнение с базовым габаритом: там разница между теми же исполнениями достигает 510 кг. С уменьшением высоты влияние климатических нагрузок на металлоёмкость закономерно ослабевает — ветровой момент растёт быстрее, чем линейно с высотой.

Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.

Цинковое покрытие весит 289 кг. Горячее цинкование образует диффузионные железоцинковые фазы, прочно связанные с основным металлом: покрытие не отслаивается при погрузке, перевозке и монтаже, в отличие от лакокрасочных систем.

Конструкция одностоечная, свободностоящая, пространственная решётчатая, из стального уголка, с болтовыми соединениями по всей высоте.

Укороченные исполнения серии применяются на возвышенных участках профиля трассы, где нормативный габарит проводов до земли обеспечивается при пониженной строительной высоте опоры.
