Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.2т. Высота 46,8 м, масса 9231 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
П220н-2.2т — усиленное расчётное исполнение двухцепной промежуточной опоры 220 кВ с тросостойкой. Общая высота 46,8 м, отметка нижней траверсы 25,5 м, размер основания 5,29 м; рабочие чертежи 7.220.03-КМ2.
Масса металлоконструкции по чертежу КМ — 8802 кг, с горячим цинкованием — 9231 кг. Против П220н-2.1т того же габарита прибавка составляет 508 кг, а относительно П220н-2.2 без тросостойки — 370 кг.
Эти две величины стоит различать. Первая отражает разные расчётные сочетания климатических нагрузок в пределах одного типоразмера, вторая — стоимость самой тросостойки в металле. Обе устойчивы по всей серии и удобны для предварительной оценки при выборе схемы линии.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Горячее цинкование добавляет 429 кг. Оцинковываются все детали конструкции, включая элементы тросостойки — узла, наиболее удалённого от земли и практически недоступного для последующего обслуживания на высоте почти сорок семь метров.
Высотный ряд этого исполнения — П220н-2.2т-9.3 (37,5 м), П220н-2.2т (46,8 м) и П220н-2.2т+3.2 (50 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.2т — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

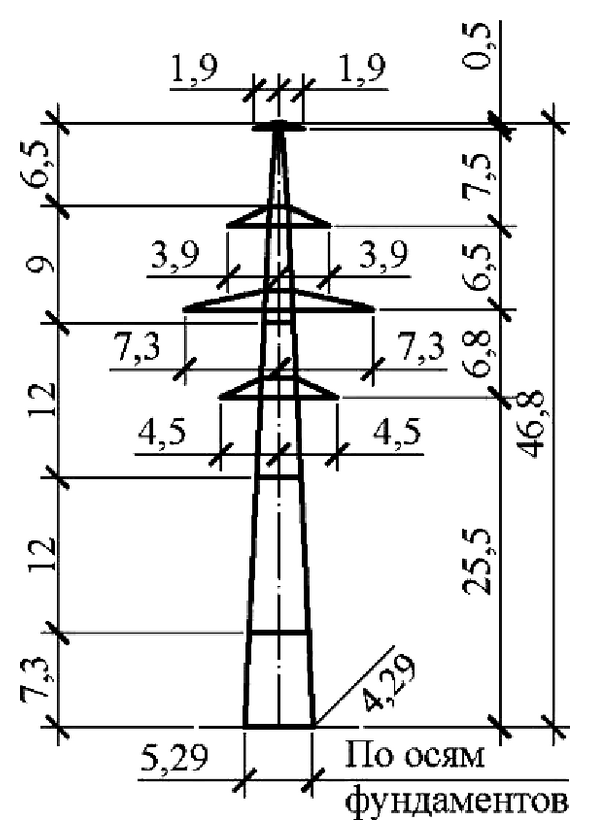

Полная высота — 46,8 м, отметка нижней траверсы — 25,5 м, размер основания — 5,29 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 8802 кг без покрытия и 9231 кг с горячим цинкованием. На цинковый слой приходится 429 кг.
Опора П220н-2.2т выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
