Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.2пг-9.3. Высота 35,4 м, масса 6609 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
Опора П220н-2.2пг-9.3 — усиленное укороченное исполнение двухцепной промежуточной конструкции 220 кВ с верхней частью типа «пг». Общая высота 35,4 м, отметка нижней траверсы 16,2 м, размер основания 4,39 м.
Масса металлоконструкции по чертежу КМ — 6315 кг, с горячим цинкованием — 6609 кг. Против П220н-2.1пг-9.3 того же габарита прибавка составляет 157 кг, а против П220н-2.2-9.3 базового исполнения — 164 кг.
Структура шифра серии читается по частям и однозначно идентифицирует конструкцию в ведомостях металла и заказных спецификациях: «П» — промежуточная, «220» — класс напряжения, «н» — новая унификация, «2» — типоразмер серии, «.2» — расчётное исполнение, «пг» — вариант верхней части ствола, «-9.3» — укорочение на 9,3 м.
Опора промежуточная, двухцепная, для ВЛ 220 кВ; типовой проект новой унификации 7.220.03, рабочие чертежи 7.220.03-КМ2. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44.
Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100. Цинковое покрытие весит 294 кг и обеспечивает одновременно барьерную и электрохимическую защиту стали.
В том же расчётном исполнении доступны П220н-2.2пг (44,7 м) и П220н-2.2пг+3.2 (47,9 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.2пг-9.3 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

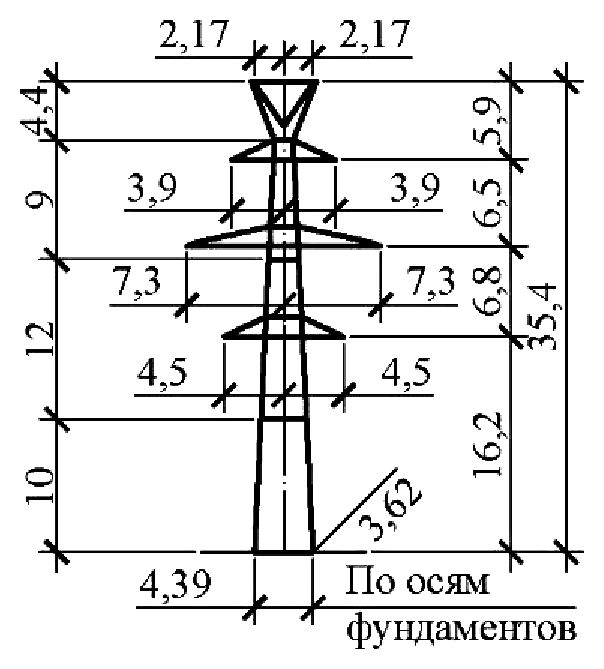

Полная высота — 35,4 м, отметка нижней траверсы — 16,2 м, размер основания — 4,39 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 6315 кг без покрытия и 6609 кг с горячим цинкованием. На цинковый слой приходится 294 кг.
Опора П220н-2.2пг-9.3 выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
