Промежуточная стальная опора ВЛ 220 кВ, марка П220н-2.2+3.2. Высота 49,3 м, масса 10175 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ2
П220н-2.2+3.2 — усиленное надставное исполнение двухцепной промежуточной опоры 220 кВ. Общая высота 49,3 м, отметка нижней траверсы 28,7 м, размер основания 5,61 м; рабочие чертежи 7.220.03-КМ2 типового проекта новой унификации 7.220.03.
Масса металлоконструкции по чертежу КМ — 9692 кг, с горячим цинкованием — 10 175 кг. Это первая конструкция серии П220н-2, перешагнувшая десятитонный рубеж. Против П220н-2.1+3.2 того же габарита прибавка составляет 626 кг.
При высоте почти пятьдесят метров ветровое давление на саму решётчатую конструкцию становится соизмеримым с нагрузкой от проводов. Поэтому исполнения, рассчитанные на более тяжёлые климатические условия, набирают массу опережающими темпами именно в верхних габаритах серии: в укороченном исполнении та же разница составляет всего 156 кг.
Опора промежуточная, двухцепная, для ВЛ 220 кВ. Район по гололёду — I–IV. Расчётные провода — АС 300/39, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
Горячее цинкование добавляет 483 кг. Конструкция решётчатая, из стального уголка, все соединения болтовые; при массе свыше десяти тонн поставляется разукрупнённой на отправочные марки и собирается укрупнёнными блоками на площадке.
В том же расчётном исполнении доступны П220н-2.2-9.3 (36,8 м) и П220н-2.2 (46,1 м).
Предназначена для поддержания проводов и грозозащитного троса на прямых участках трассы. Опора П220н-2.2+3.2 — промежуточная новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

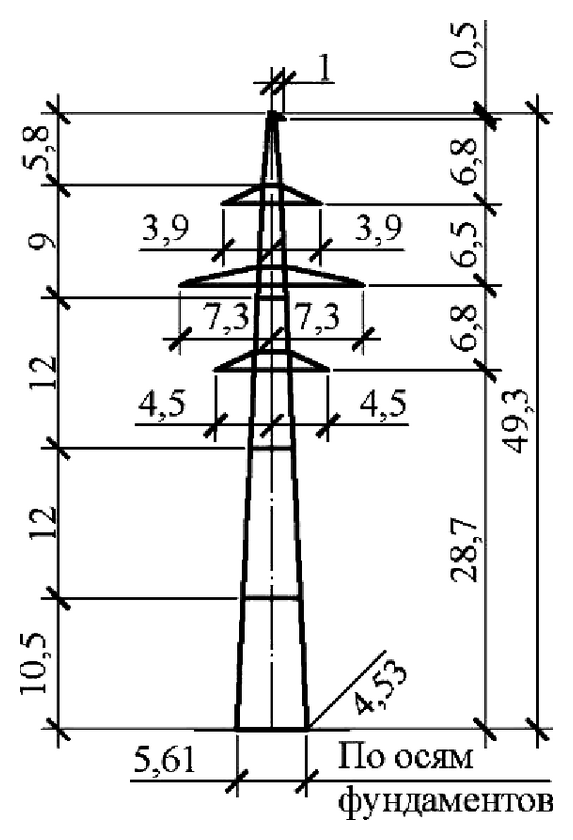

Полная высота — 49,3 м, отметка нижней траверсы — 28,7 м, размер основания — 5,61 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 9692 кг без покрытия и 10175 кг с горячим цинкованием. На цинковый слой приходится 483 кг.
Опора П220н-2.2+3.2 выполняется по рабочим чертежам 7.220.03-КМ2. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100.
