Опора ПС110-9ВПГ

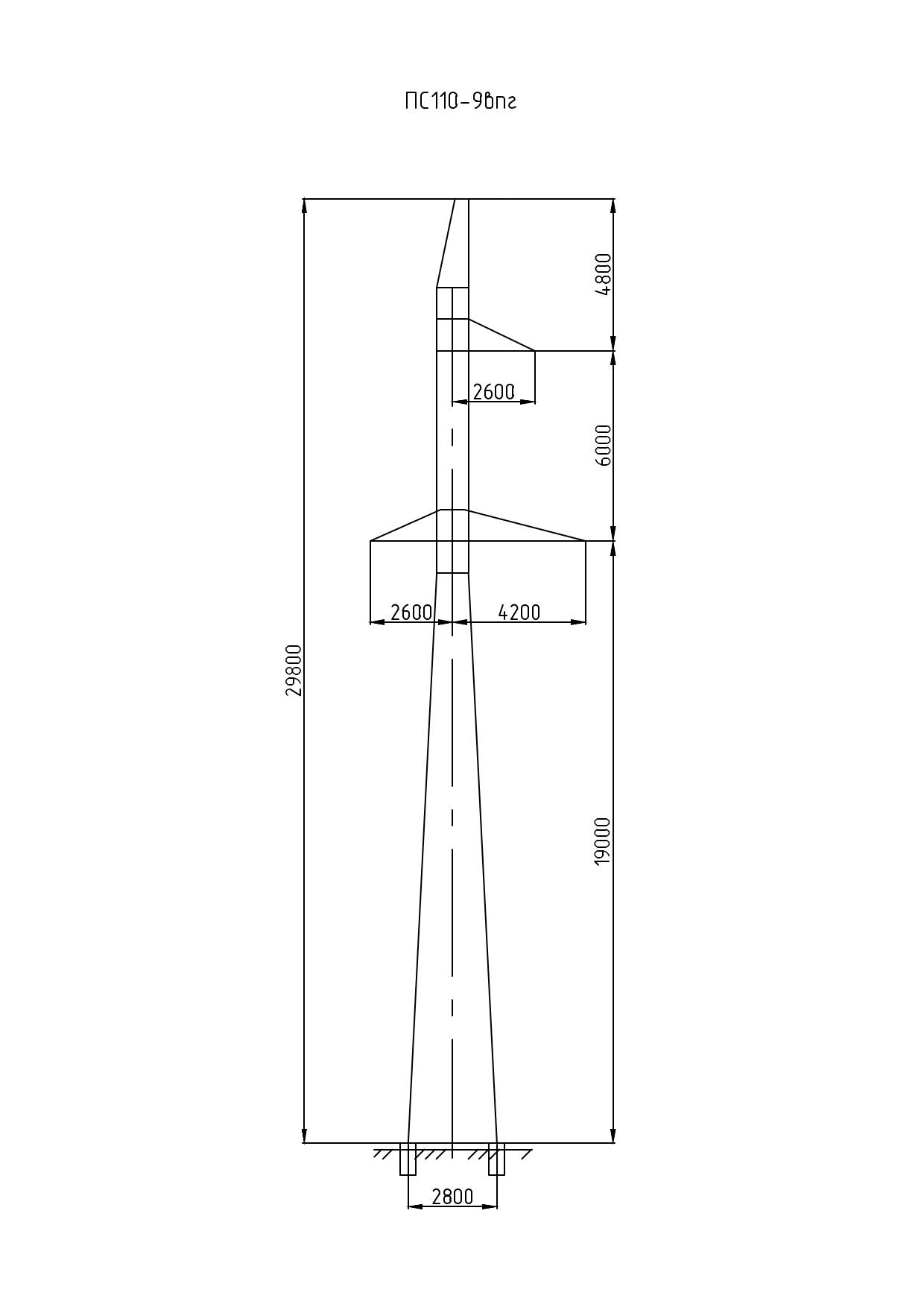

Модификация с повышенным габаритом ПС110-9ВПГ базируется на конструкции промежуточной одноцепной опоры ПС110-9В серии 11520тм-т1. Индекс «ПГ» указывает, что в ствол вставлена дополнительная секция, поднимающая полную высоту до 29,8 м при неизменном уровне траверсы 19 м.

Дополнительная высота ствола обеспечивает нормативный вертикальный габарит от нижнего провода до земли на участках трассы, где использование стандартных опор не позволяет выдержать требуемое расстояние: пересечение дорог, залесённые поймы рек, участки с неровным рельефом.

Диапазон проводов — АС 95/16–АС 240/32; грозозащитный трос — ТК-9,1. Ширина базы — 2,8 м. Климатическое применение — без ограничений по гололёдному нагружению (конкретный район определяется при проектировании линии).

Масса без цинкового покрытия — 2960 кг, с горячим цинкованием — 3075 кг. Прирост по отношению к базовой ПС110-9В составляет около 150 кг, что соответствует массе дополнительной секции ствола и сопряжённых элементов.

Промежуточный тип опоры означает её применение исключительно на прямых участках без тяжения: все усилия от тяжения проводов передаются через анкерные опоры. ПС110-9ВПГ — экономичное решение для нестандартных участков трассы, не требующее замены промежуточной опоры на более тяжёлую переходную конструкцию.
