Опора ПС110-9В

Опора ПС110-9В относится к серии 11520тм-т1 и является одноцепной промежуточной конструкцией для ВЛ 110 кВ с повышенными требованиями к гололёдостойкости: область применения — III и IV районы по гололёду, где нормативная толщина стенки гололёда существенно превышает значения, принятые для умеренных климатических зон.

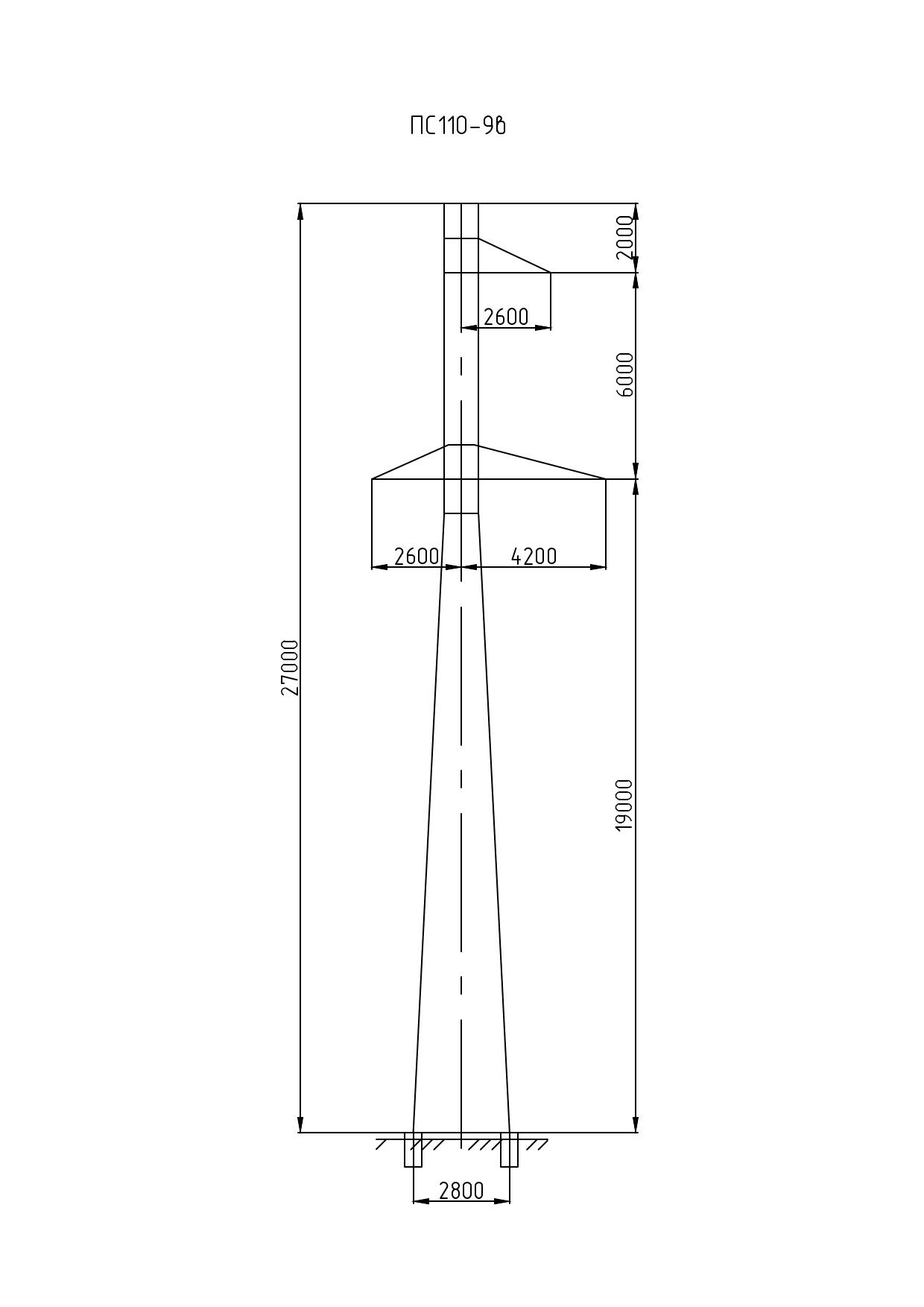

Общая высота опоры — 27 м, высота траверсы — 19 м, ширина базы — 2,8 м. Диапазон проводов — от АС 95/16 до АС 240/32; грозозащитный трос — ТК-9,1. Применение более тяжёлых проводов и более интенсивного гололёда, чем в базовых вариантах серии, обусловило выбор расширенной базы 2,8 м для обеспечения устойчивости.

Масса металлоконструкции без цинка — 2816 кг, с горячим цинкованием — 2925 кг. Горячее цинкование особенно важно именно для опор, эксплуатируемых в зонах интенсивного гололёдообразования, поскольку во влажном климате с регулярным обледенением незащищённая сталь корродирует значительно быстрее.

Функционально ПС110-9В — классическая промежуточная опора без восприятия продольных нагрузок. Устанавливается на прямых участках ВЛ. Принадлежность к типовому проекту 11520тм-т1 обеспечивает совместимость с более высокими типоразмерами серии при расстановке на сложном рельефе.

На ВЛ в III–IV районах гололёдности расстановка промежуточных опор принимается с повышенной частотой для ограничения монтажной стрелы провеса и снижения суммарных нагрузок на анкерные опоры.
