Опора ПС110-5В

Опора ПС110-5В — аналог ПС110-5 в рамках более современного типового проекта 11520тм-т1. Буква «В» в шифре обозначает принадлежность к обновлённой серии, в которой учтены требования актуализированных норм проектирования ВЛ.

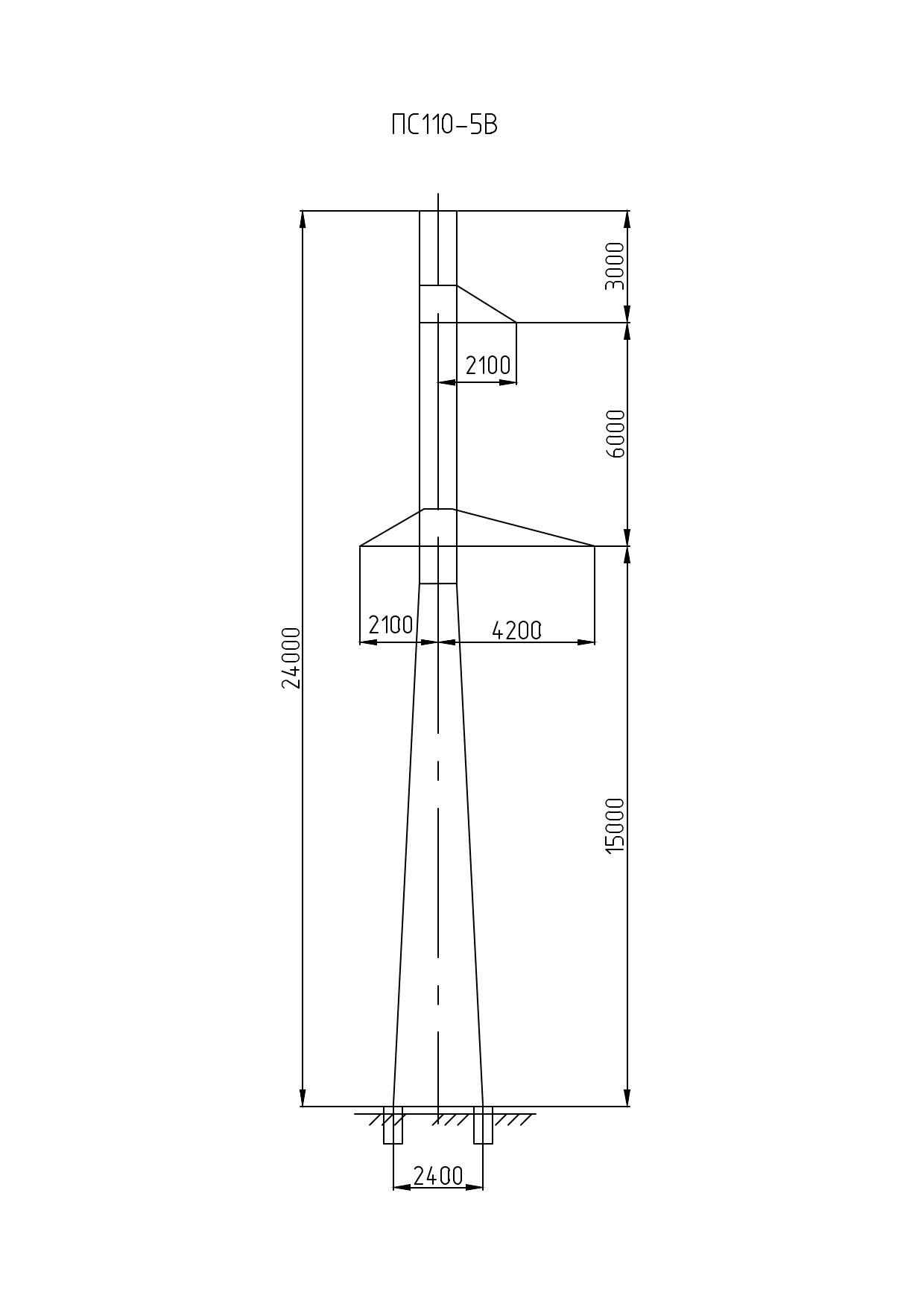

Геометрические параметры совпадают с базовым вариантом: высота 24 м, траверса на отметке 15 м, ширина базы 2,4 м. Одноцепная компоновка ориентирована на прямые участки ВЛ 110 кВ с восприятием только вертикальных и ветровых нагрузок.

Масса без цинкового покрытия — 2138 кг, что на 40 кг меньше, чем у ПС110-5 по проекту 3.407-68/73. Это небольшое, но реальное снижение материалоёмкости, полученное при оптимизации сечений несущих элементов в рамках нового проекта. С горячим цинкованием масса составляет 2221 кг.

Горячее цинкование — стандартное исполнение для всей серии 11520тм-т1. Оно обеспечивает равномерное цинковое покрытие всех поверхностей, включая внутренние полости уголков и зоны болтовых соединений, что принципиально важно для опор с расчётным сроком службы 50 и более лет.

Марки проводов для данного типоразмера не регламентированы единственным значением — опора рассчитана на типовой диапазон нагрузок одноцепных ВЛ 110 кВ. Конкретная марка провода определяется при проектировании линии в зависимости от токовых требований.
