Опора ЦП4-П

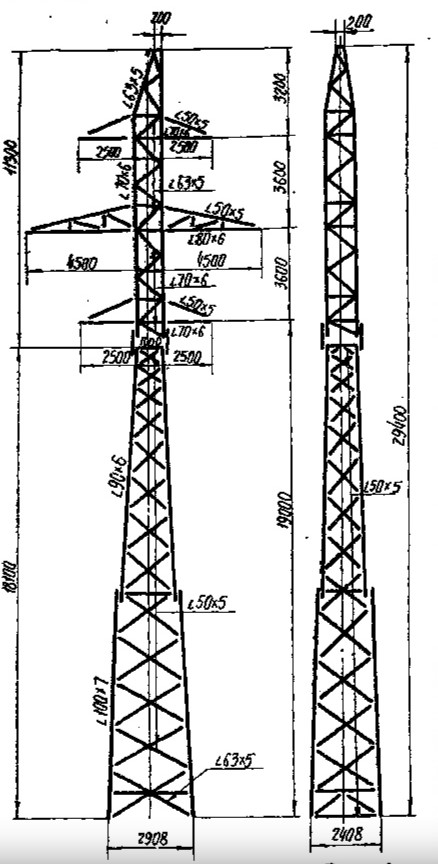

Буква «П» в шифре ЦП4-П указывает на модифицированное исполнение относительно базовой ЦП4 при сохранении тех же геометрических параметров: высота — 29,4 м, траверса — 19 м, база — 2,9×2,4 м. Масса с горячим цинкованием составляет 3 646 кг — на 137 кг больше, чем у ЦП4. Разница в массе объясняется конструктивными усилениями в узловых зонах стойки при идентичных внешних габаритах.

Конструкция предназначена для прямолинейных участков двухцепных воздушных линий 110 кВ. Два комплекта фазных проводников размещаются на траверсах на высоте 19 м; грозозащитный трос устанавливается на вершине стойки. Промежуточная опора не воспринимает тяжение провода: расчётными нагрузками являются ветровое давление на провода в пролёте и вертикальный вес проводников с арматурой и изоляторами. Нормативный электрический габарит для класса 110 кВ выдерживается при установленной отметке нижней траверсы.

Совпадение высоты и базы с ЦП4 позволяет применять единый тип фундамента для обеих модификаций. Это существенно сокращает разнообразие фундаментных решений на объекте, упрощает проектирование оснований и ускоряет согласование при строительстве. Горячее цинкование по ГОСТ 9.307 обеспечивает долговременную антикоррозионную защиту металла при различных сочетаниях ветровых нагрузок и гололёдных отложений.

Типовой проект 3852тм-т2 содержит полный комплект рабочей документации для производства и монтажа опоры ЦП4-П. Поставка — в разобранном виде с маркировкой каждого элемента, что обеспечивает точность сборки в полевых условиях при минимальном составе монтажной бригады с болтовым инструментом. Конструкция совместима со всеми элементами серии ЦП4. Расчётный срок службы конструкции при надлежащем техническом обслуживании — не менее 50 лет. Применение опоры ЦП4-П в двухцепных линиях 110 кВ обосновано там, где требуется повышенная несущая способность узловых соединений при стандартных внешних габаритах стойки серии 3852тм-т2.
