Опора ЦП4-1П

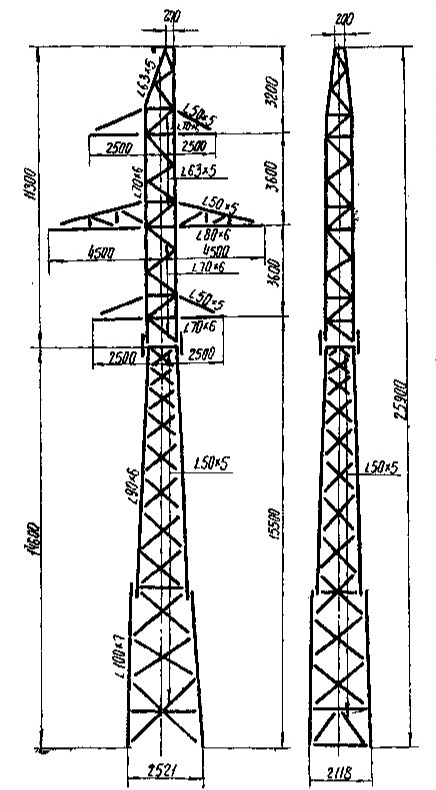

Шифр ЦП4-1П обозначает модификацию в рамках группы промежуточных двухцепных опор серии 3852тм-т2 для ВЛ 110 кВ. Конструкция имеет общую высоту 25,9 м и уровень нижней траверсы 15,5 м. Масса с горячим цинкованием — 3 268 кг, что на 138 кг больше, чем у ЦП4-1 при тех же геометрических параметрах, и свидетельствует об усиленных элементах в узловых зонах или изменённой конфигурации соединений, расширяющей расчётную несущую способность стойки.

База 2,5×2,1 м определяет компактное основание, востребованное в стеснённых условиях, где размер подножника ограничен полосой отвода или подземными коммуникациями. Двухцепная компоновка предполагает установку двух комплектов гирлянд изоляторов для фазных проводников 110 кВ, а также грозозащитного троса на вершине стойки. Высота 25,9 м и отметка траверсы 15,5 м применяются там, где провес провода в пролёте позволяет выдержать нормативный электрический габарит без увеличения стойки.

Промежуточный режим работы исключает продольные тяговые нагрузки. Конструкция воспринимает ветровые нагрузки на провода в пролёте и вертикальный вес проводников с арматурой. Нижняя траверса на 15,5 м обеспечивает достаточный электрический зазор с учётом нормативного провеса и дополнительных нагрузок в гололёдных районах. Симметричное расположение двух цепей уравновешивает поперечный изгибающий момент ствола.

Горячее цинкование по ГОСТ 9.307 защищает все несущие и соединительные элементы от коррозии в широком диапазоне климатических условий без необходимости регулярного окрашивания. В комплекте поставки по проекту 3852тм-т2 — маркированные элементы, крепёж и монтажная документация. Опора ЦП4-1П совместима с другими стойками серии, что исключает разработку переходных узлов при смешанных высотных профилях трассы. Расчётный срок службы конструкции при соблюдении регламентов технического обслуживания — не менее 50 лет. Применение опоры ЦП4-1П в двухцепных ВЛ 110 кВ обосновывается проектом при необходимости усиленных узловых элементов без увеличения габаритных размеров стойки.
