Опора ЦП4-11

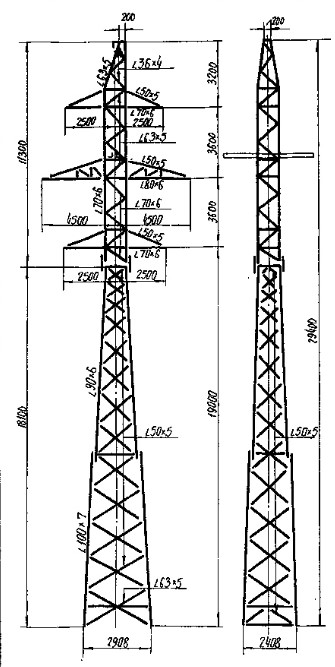

Опора ЦП4-11 сочетает высоту базовой стойки ЦП4 (29,4 м, траверса 19 м) с суженной фундаментной базой 2,5×2,1 м. Такое конструктивное решение применяется на участках трассы с ограниченным землеотводом или стеснёнными условиями монтажа, когда уменьшение размера подножника позволяет вписаться в топографические ограничения без снижения необходимой общей высоты стойки для ВЛ 110 кВ.

Двухцепная схема обеспечивает размещение двух полных комплектов фазных проводников на единой решётчатой стойке. Масса металлоконструкции без защитного покрытия составляет 3 583 кг; с горячим цинкованием — 3 723 кг. Дополнительная масса по сравнению с ЦП4 при одинаковой высоте объясняется конструктивными особенностями подножников, рассчитанных на иное распределение реакций при суженной базе. При выборе грузоподъёмного оборудования следует ориентироваться на массу с цинкованием.

Промежуточный режим работы означает, что продольные тяговые нагрузки от проводников на стойку не передаются. Конструкция воспринимает вертикальный вес двух цепей проводов, грозозащитных тросов и арматуры, а также горизонтальное давление ветра поперёк оси ВЛ. Нижняя траверса на высоте 19 м задаёт нормативный электрический габарит для класса напряжения 110 кВ. Симметричное расположение цепей уравновешивает поперечную нагрузку и снижает изгибающий момент в основании ствола.

Все элементы изготавливаются из конструкционной стали; горячее цинкование по ГОСТ 9.307 обеспечивает защиту от атмосферной коррозии в различных климатических районах. Типовой проект 3852тм-т2 предоставляет полный пакет рабочей документации, необходимый для производства, контроля качества и монтажа без дополнительной инженерной разработки для стандартных условий трассы ВЛ 110 кВ. Срок службы конструкции при плановом техническом обслуживании — не менее 50 лет. Выбор модификации ЦП4-11 вместо ЦП4 обосновывается проектом в случаях, когда стеснённый землеотвод не позволяет использовать широкую базу при требуемой высоте стойки.
