Опора ЦП4-2

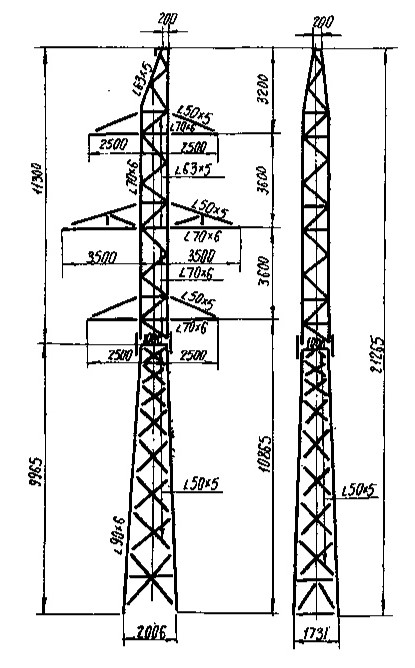

Наименьшая по высоте и массе в группе промежуточных двухцепных опор семейства ЦП4 — стойка ЦП4-2. При высоте 21,3 м и уровне траверсы 10,9 м она применяется там, где рельеф местности или нормированные условия прохождения трассы позволяют значительно снизить высоту несущей конструкции без нарушения требований к электрическому габариту провода над землёй и к нормативным расстояниям.

Фундаментная база 2×1,7 м является наиболее компактной в серии 3852тм-т2: меньший размер основания сокращает объём земляных работ и нагрузку на фундаментный блок при ограниченной несущей способности грунта. Масса металлоконструкции без цинкования — 2 468 кг, с горячим цинкованием — 2 565 кг. Небольшие габариты и масса обеспечивают доставку к объекту стандартным бортовым автотранспортом, что особенно важно при строительстве на участках с ограниченным дорожным доступом или без дорог.

Двухцепная схема обеспечивает прохождение двух цепей ВЛ 110 кВ на единой стойке. Нижняя траверса на отметке 10,9 м применяется в специфических топографических условиях — на крутых склонах, в лощинах или на участках с небольшими пролётами, где нормативный провес провода минимален. Как промежуточная опора, ЦП4-2 не воспринимает продольного тяжения проводов; конструкция рассчитана на ветровые горизонтальные нагрузки и вертикальный вес двух цепей проводников.

Горячее цинкование по ГОСТ 9.307 обеспечивает долговременную защиту от атмосферной коррозии. Типовой проект 3852тм-т2 регламентирует производство, приёмочные испытания и монтаж опоры ЦП4-2 болтовыми соединениями. Поставка — разобранными секциями с монтажной маркировкой. Применение опоры совместно с более высокими стойками серии позволяет оптимизировать высотный профиль трассы. Расчётный срок службы конструкции при плановом техническом обслуживании составляет не менее 50 лет. Опора ЦП4-2 ЛЭП является наиболее экономичной в семействе ЦП4 по металлоёмкости и рекомендуется к применению при проектировании с учётом конкретных пролётных и климатических условий.
