Опора ЦП4-1

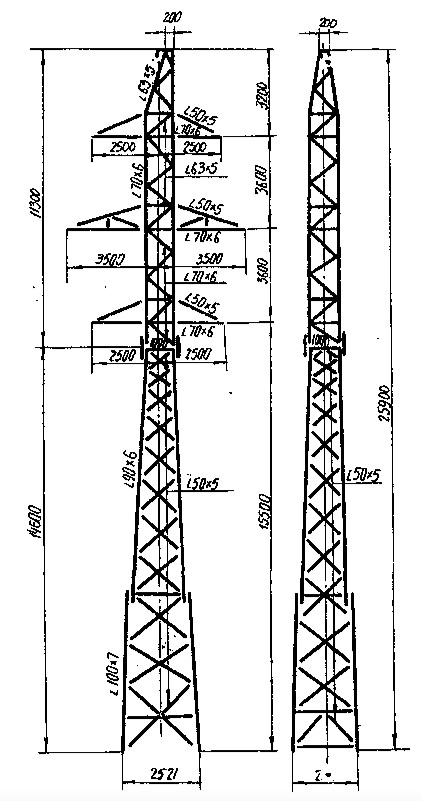

Конструктивная особенность опоры ЦП4-1 в серии 3852тм-т2 — уменьшенная база фундамента 2,5×2,1 м при двухцепном исполнении для ВЛ 110 кВ. По сравнению с ЦП4 ширина основания сокращена, высота снижена до 25,9 м, траверса расположена на отметке 15,5 м. Такое сочетание параметров применяется на участках трассы с благоприятным рельефом, умеренными климатическими нагрузками и ограниченным землеотводом, когда уменьшение размеров основания позволяет вписаться в существующую полосу отвода.

Снижение высоты до 25,9 м и сужение базы влекут снижение массы: без цинкования конструкция весит 3 012 кг, с горячим цинкованием — 3 130 кг. Меньшая масса упрощает транспортировку к объекту, снижает нагрузку на грузоподъёмное оборудование и ускоряет монтаж. Компактные размеры позволяют перевозить стойку без специальных разрешений на большегрузный транспорт.

Промежуточный тип опоры означает работу без продольных тяговых нагрузок. На прямых участках ВЛ 110 кВ конструкция воспринимает вертикальный вес двух цепей проводников и грозозащитного троса, а также горизонтальное ветровое давление поперёк оси линии. Нормативные электрические расстояния между цепями и фазами обеспечиваются планировкой траверс, утверждённой типовым проектом.

Изготовление из прокатного углового профиля с горячим цинкованием по ГОСТ 9.307 гарантирует долговечность конструкции в условиях атмосферной эксплуатации. Унификация с другими модификациями серии ЦП4 сокращает номенклатуру фундаментных конструкций и упрощает комплектацию объекта строительства. Поставка — разобранными секциями с монтажной маркировкой и ведомостью болтовых соединений. Сборка ведётся болтовым инструментом без сварки непосредственно на трассе. Расчётный срок службы конструкции — не менее 50 лет при соблюдении регламентов технического обслуживания. Применение опоры ЦП4-1 позволяет снизить металлоёмкость участков ВЛ 110 кВ с благоприятными климатическими и топографическими условиями без ущерба для надёжности линии. Конструкция полностью соответствует требованиям типового проекта 3852тм-т2.
