Опора УС500-1

Одноцепная анкерно-угловая опора ЛЭП УС500-1 является базовым вариантом серии УС500 по типовому проекту 3.407.2-155.2 (3604тм-т2). Конструкция предназначена для установки на углах поворота трассы и в анкерных точках ультравысоковольтных одноцепных ВЛ 500 кВ.

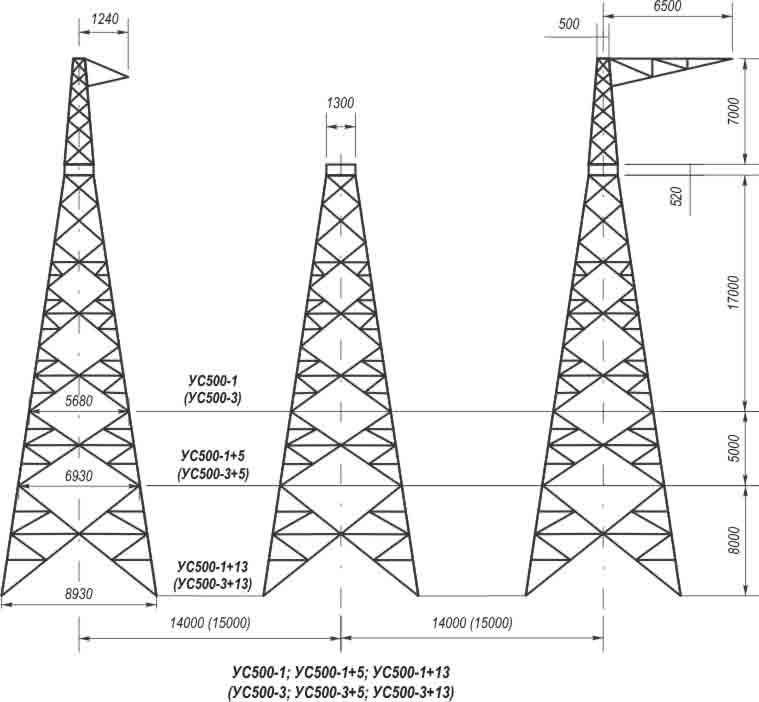

Общая высота — 24,5 м при высоте траверсы 17 м. Ширина базы — 5,68 м при схеме фундаментов 3×14. Провода марки 3хАnС400/51 — расщеплённые по три провода в фазе — характерны для ВЛ 500 кВ: расщепление снижает напряжённость электрического поля на поверхности проводника и уменьшает потери на корону. Грозозащитный трос марки АnС70/72 обеспечивает молниезащиту линии в соответствии с ПУЭ. Масса металлоконструкции без цинкования — 14 723 кг, с горячим цинкованием — 15 297 кг.

Анкерно-угловой тип при классе напряжения 500 кВ подразумевает работу с натяжными гирляндами изоляторов значительной длины. Горизонтальные тяжения от трёх расщеплённых проводов каждой фазы и грозотроса при угловом положении опоры создают существенные боковые нагрузки, которые передаются через основание шириной 5,68 м на фундаментные стойки с шагом 14 м.

Грозозащитный трос АnС70/72 закрепляется на опоре выше уровня фазных проводов. Угол защиты и высота точки подвеса троса рассчитаны для защиты всех трёх расщеплённых фаз при нормативном ветровом отклонении проводов. Горячее цинкование металлоконструкции (прирост 574 кг) обеспечивает долгосрочную защиту от коррозии.

Опора УС500-1 является наименьшей по высоте в серии анкерно-угловых опор 500 кВ типового проекта 3604тм-т2 и применяется в составе проектов строительства дальних системообразующих ВЛ 500 кВ, обеспечивающих транспорт электроэнергии от крупных генерирующих объектов в узловые подстанции энергосистемы.

Опора УС500-1 как базовая в серии анкерно-угловых конструкций 500 кВ типового проекта 3604тм-т2 служит точкой отсчёта при выборе исполнения по высоте. Монтаж производится поэлементной сборкой с применением кранов грузоподъёмностью, соответствующей суммарной массе с учётом максимально возможного монтажного элемента. Все болтовые соединения выполнены оцинкованными метизами. Фундамент назначается по несущей способности грунтов и расчётным нагрузкам.
