Опора 1У35-2Т+5

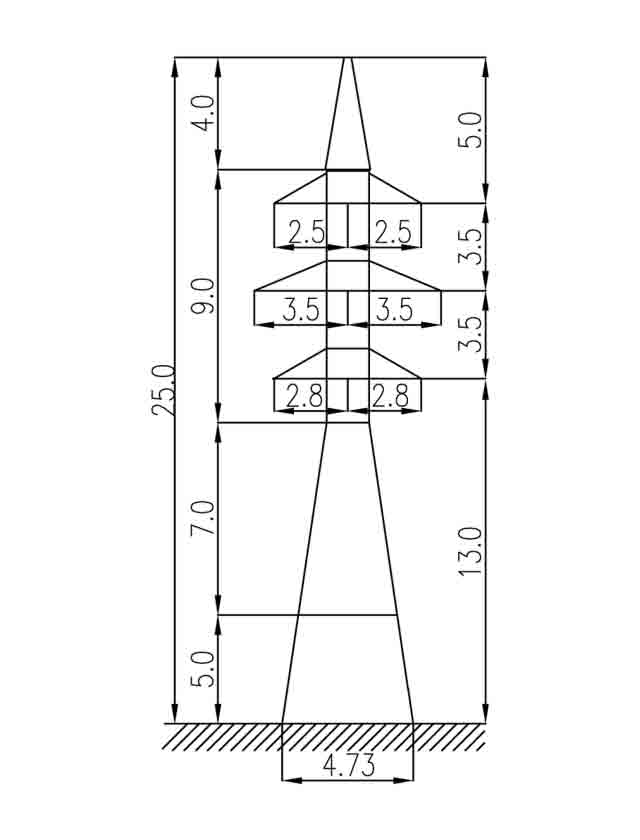

Совмещение тросостойки и надставки +5 м в одной конструкции — отличительная черта опоры 1У35-2Т+5. Двухцепная анкерно-угловая опора для ВЛ 35 кВ высотой 25 м при высоте траверсы 13 м обеспечивает крепление грозозащитного троса при увеличенном вертикальном габарите. Такая комбинация востребована на участках трассы, где одновременно требуются защита от молний и повышенная высота подвеса проводов над препятствиями.

Тросостойка, вынесенная выше верхней фазной траверсы, формирует нормативный угол грозозащиты для проводов обеих двухцепных гирлянд. При высоте 25 м это особенно важно: без тросостойки нижние фазы могут выходить из зоны защиты грозотроса, что недопустимо для открытых линий 35 кВ в грозоопасных районах.

Типовой проект 3.407.2-170.3 объединяет базовые и надставные варианты с тросостойкой и без неё. Масса металлоконструкции — 5 174 кг без цинкования и 5 367 кг с горячим цинкованием. Из прокатных болтовых профилей опора собирается поэлементно на месте монтажа без применения сварки, что упрощает строительство на труднодоступных участках трассы.

Анкерно-угловое назначение опоры 1У35-2Т+5 означает её установку в точках излома трассы и на границах анкерных секций линии. В таких точках конструкция воспринимает результирующее горизонтальное усилие от тяжения проводов в двух смежных пролётах с разными направлениями. Этот класс нагрузок принципиально отличается от нагрузок на промежуточные опоры прямых пролётов. Двухцепная компоновка позволяет совместить два присоединения 35 кВ на единой опорной конструкции, оптимизируя использование полосы отчуждения.
