Опора 1У35-2Т+10

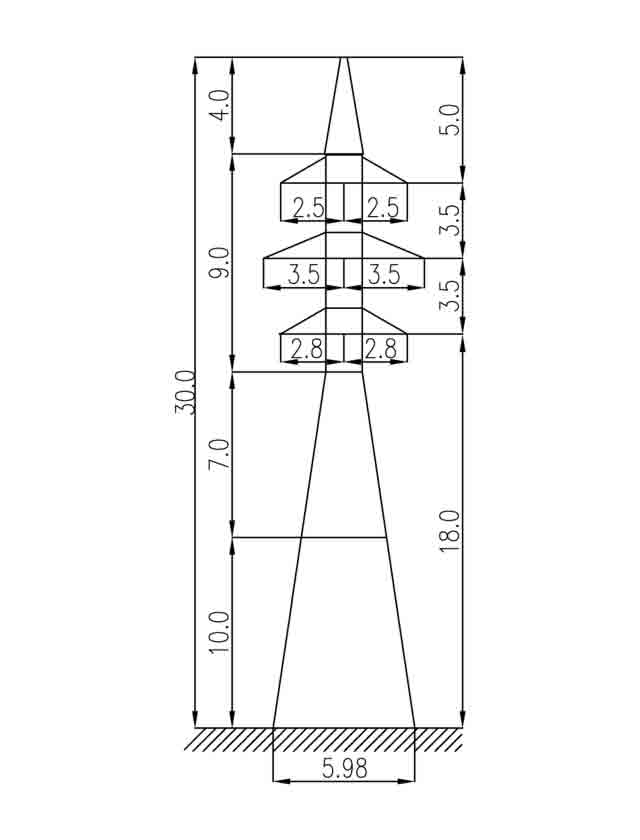

Наибольшая по высоте версия в серии двухцепных анкерно-угловых опор с тросостойкой: 1У35-2Т+10 с надставкой +10 м достигает общей высоты 30 м. Тросостойка (индекс «Т») обеспечивает крепление грозозащитного троса выше верхней фазной траверсы, формируя нормативный угол молниезащиты. При высоте 30 м данная конструкция применяется на пересечениях дорог, лесных массивов и других препятствий с требованием повышенного вертикального габарита в угловых точках трассы.

Конструкция разработана по типовому проекту 3.407.2-170 (13228тм-т3). Стальные болтовые элементы обеспечивают поэлементную поставку и монтаж без сварочных работ непосредственно на трассе. Масса металлоконструкции по чертежу КМ составляет 6 532 кг без защитного покрытия и 6 777 кг с горячим цинкованием. Разница в 245 кг — слой цинка, нанесённого погружением в расплав и обеспечивающего стойкость к атмосферной коррозии в широком диапазоне климатических условий.

Двухцепная компоновка предназначена для прокладки двух независимых цепей в едином коридоре. При высоте 30 м без вынесенного крепления грозотроса нормативный угол защиты нижних фаз не выдерживается — именно поэтому тросостойка конструктивно обязательна для данной модификации.

Назначение опоры — анкерные точки и углы поворота трассы ВЛ, где промежуточные опоры не рассчитаны на восприятие горизонтальных тяжений. Опора 1У35-2Т+10 обеспечивает надёжную анкеровку проводов при изломе трассы, ограничивает распространение аварийных нагрузок при обрыве провода и применяется при строительстве распределительных линий в районах со сложным рельефом и повышенной грозовой активностью.
