Опора 1У35-2+5

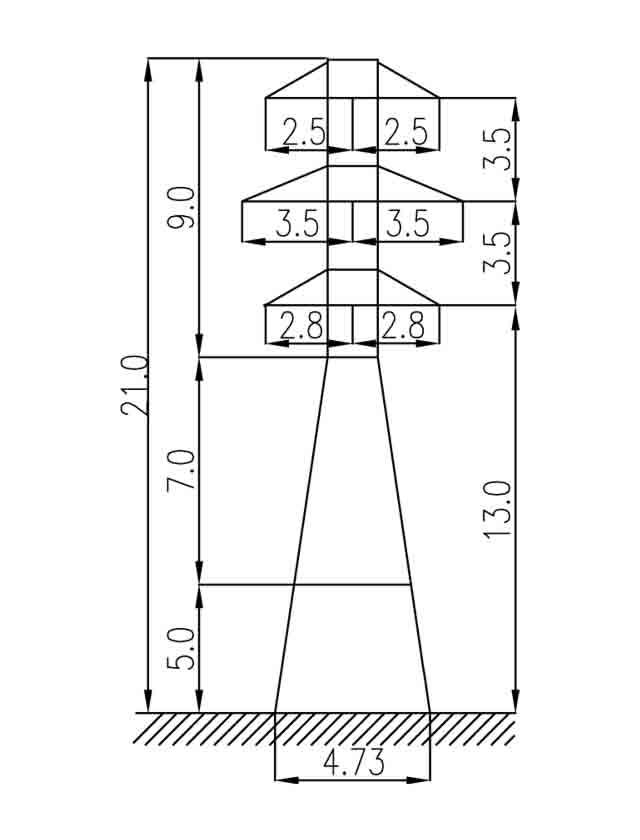

Промежуточная по высоте версия двухцепной анкерно-угловой опоры 35 кВ: 1У35-2+5 с надставкой +5 м имеет общую высоту 21 м при высоте траверсы 13 м. Это решение востребовано там, где базовая высота 16 м (опора 1У35-2) недостаточна для обеспечения нормативного вертикального габарита, а надставка +10 м избыточна по конструктивным или экономическим соображениям.

Тросостойка не предусмотрена — опора предназначена для линий, в которых грозозащита не требует подвески грозотроса или реализована иными средствами. Масса металлоконструкции по чертежу КМ: 5 016 кг без цинка и 5 203 кг с горячим цинкованием. Разница в 187 кг — масса цинкового покрытия, значительно продлевающего срок службы металлоконструкции в условиях атмосферной коррозии.

Типовой проект 3.407.2-170.3 охватывает несколько конфигураций в зависимости от наличия тросостойки и надставок. Конструкция из стальных прокатных профилей на болтах обеспечивает удобство транспортировки и монтажа. Болтовое соединение без сварки на объекте делает опору пригодной для сооружения в полевых условиях при минимальном оборудовании.

Как и другие опоры серии 1У35-2, данная конструкция устанавливается в анкерно-угловых точках двухцепных ВЛ 35 кВ: на поворотах трассы и в границах анкерных секций. Горизонтальные нагрузки от тяжения проводов в смежных пролётах — основа для проектирования таких опор. Двухцепное исполнение позволяет подвесить два самостоятельных присоединения 35 кВ в одном коридоре, что снижает затраты на полосу отчуждения при строительстве параллельных линий.
