Опора 1У35-2

На распределительных воздушных линиях напряжением 35 кВ анкерно-угловые опоры устанавливаются в точках изменения направления трассы и ограничивают длину анкерных пролётов. Опора 1У35-2 — двухцепная конструкция для таких точек, отличающаяся компактными размерами и относительно небольшой массой. Тросостойка не предусмотрена: исполнение без грозозащитного троса соответствует требованиям ряда проектов ВЛ 35 кВ, где молниезащита обеспечивается иными методами либо не предписывается нормативами для данного участка.

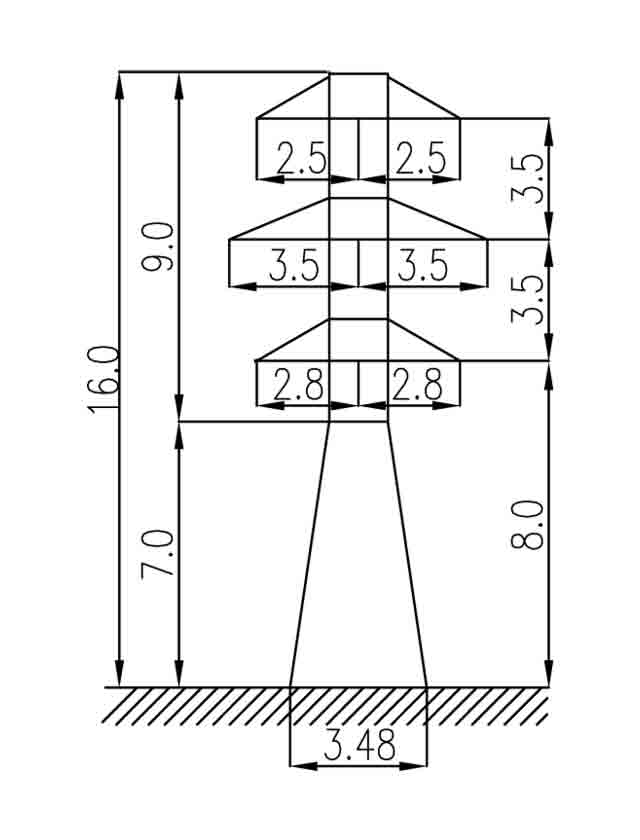

Общая высота опоры составляет 16 м, высота траверсы — 7 м, ширина базы — 3,48 м. Компактные размеры делают её применимой на стеснённых участках трассы. Масса металлоконструкции по чертежу КМ — 3 492 кг без защитного покрытия и 3 615 кг с горячим цинкованием. Горячее цинкование обеспечивает защиту стальных элементов от коррозии в условиях переменной влажности и воздействия атмосферных осадков на весь нормативный срок службы.

Типовой проект 3.407.2-170.3 предусматривает двухцепную компоновку: на единой опоре размещаются две независимые цепи 35 кВ. Такое решение характерно для распределительных сетей средних напряжений, где нередко требуется прокладка двух параллельных цепей в общем коридоре при минимальном занимаемом пространстве. Конструкция собирается из стальных прокатных профилей на болтах.

Анкерно-угловая опора 1У35-2 рассчитана на горизонтальные тяговые усилия при изломе трассы, в отличие от промежуточных опор серии, устанавливаемых на прямых участках. Она предотвращает каскадные аварийные падения смежных опор. В линейке предусмотрены надставные варианты +5 и +10 м для участков с более сложным рельефом.
