Опора ЦУ35-2-1

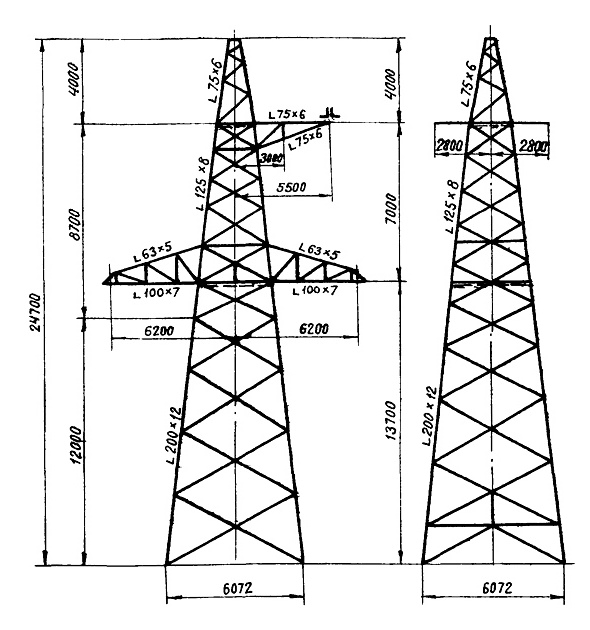

Опора ЦУ35-2-1 представляет собой модификацию варианта ЦУ35-2 с увеличенной общей высотой: при сохранении отметки траверсы 13,7 м суммарная высота конструкции составляет 24,7 м против 20,7 м у базового исполнения. Дополнительные 4 м нижней части позволяют применять опору на участках с иными условиями заглубления фундаментов или при необходимости поднять нижний пояс ствола выше уровня поверхности грунта. Тип — анкерно-угловая, одноцепная, класс напряжения — 330 кВ.

Траверса по высоте совпадает с ЦУ35-2, что обеспечивает конструктивную унификацию фундаментных решений в рамках одного проекта строительства ВЛ. Типовой проект — 3852тм-т3. Ширина базы 6,1 м остаётся прежней, что сохраняет совместимость с фундаментными блоками, применяемыми для опор данного ряда. Это упрощает комплексное строительство линии с чередованием вариантов опор.

Функционально опора ЦУ35-2-1 работает как полноценная анкерная точка одноцепной линии 330 кВ: провода крепятся в натяжных гирляндах изоляторов, конструкция воспринимает тяжения с обоих смежных пролётов. Она устанавливается на углах поворота трассы, в начале и конце анкерных секций, а также в точках пересечения с другими инженерными сооружениями. Прочность анкерного узла рассчитана на нормативную аварийную нагрузку при обрыве провода.

Масса металлоконструкции без горячего цинкования составляет 10 324 кг, с цинкованием — 10 727 кг. По сравнению с ЦУ35-2 масса возрастает незначительно — прибавка обусловлена удлинением нижних секций ствола. Горячее цинкование обеспечивает долгосрочную антикоррозионную защиту для конструкций, эксплуатируемых на открытом воздухе в разных климатических районах.

Разборная болтовая конструкция из прокатных уголков не требует сварочного оборудования при монтаже. Маркировка элементов по чертежам КМД упрощает сортировку и сборку. Опора ЦУ35-2-1 применяется в составе одноцепных линий 330 кВ по проекту 3852тм-т3 при специфических высотных требованиях к нижней части конструкции.
