Опора ЦУ35-1

Назначение опоры ЦУ35-1 — закрепление проводов одноцепной воздушной линии 330 кВ на участках поворота трассы и в анкерных точках секций. Тип — анкерно-угловая, типовой проект — 3852тм-т3. Конструкция рассчитана на восприятие тяжения проводов в натяжных гирляндах изоляторов, что принципиально отличает её от промежуточных опор с поддерживающими зажимами. Анкерные опоры обеспечивают контроль над тяжением в пролётах и позволяют регулировать провода секционно.

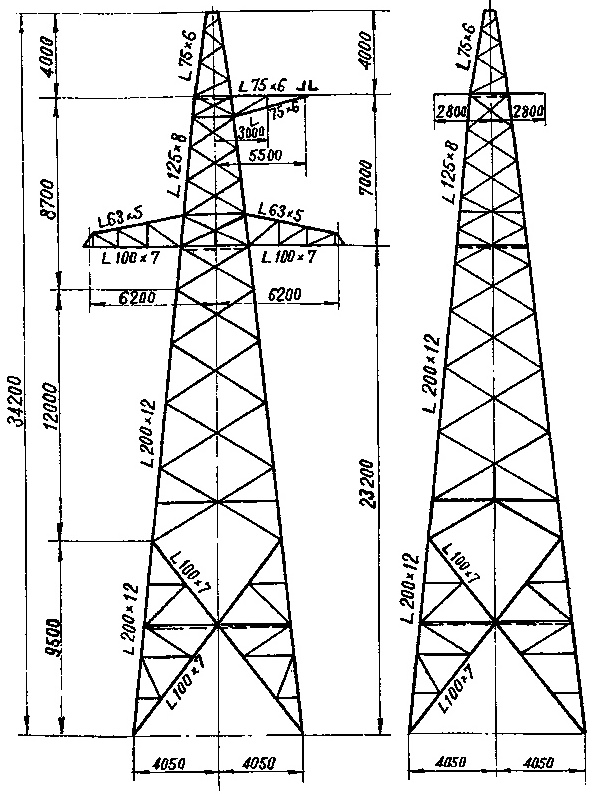

Общая высота составляет 34,2 м, траверса расположена на отметке 23,2 м — идентично базовому ЦУ35 по положению точки подвеса, однако суммарная высота конструкции на 4 м больше. Это достигается за счёт удлинения нижней части ствола при неизменных траверсных отметках. Ширина базы — 8,1 м, что обеспечивает требуемую устойчивость к горизонтальным нагрузкам от тяжения проводов ВЛ 330 кВ.

Различие между шифрами ЦУ35 и ЦУ35-1 связано с иной конфигурацией нижнего яруса: вариант с индексом «-1» применяется при иных условиях заглубления или сопряжения с фундаментом, что может быть необходимо на площадках со слабыми, пучинистыми или переувлажнёнными грунтами. Выбор конкретного варианта производится на стадии проектирования по результатам инженерно-геологических изысканий.

Масса металлоконструкции без цинкования — 15 155 кг, с горячим цинкованием — 15 747 кг. Антикоррозионная защита методом горячего цинкования обеспечивает длительный срок службы в различных климатических условиях, включая районы с повышенным уровнем гололёдной нагрузки и сильными ветрами. Срок защиты при умеренно агрессивной атмосфере составляет не менее 50 лет.

Анкерно-угловая опора ЦУ35-1 монтируется на индивидуальных фундаментах под каждую ногу, тип которых подбирается по геологическим условиям. Болтовые соединения из прокатных уголков позволяют собирать конструкцию без сварочного оборудования прямо на трассе. Опора применяется при строительстве одноцепных ВЛ 330 кВ магистрального значения.
