Опора ЦУ35

Опора ЛЭП ЦУ35 относится к анкерно-угловым конструкциям и предназначена для эксплуатации на одноцепных воздушных линиях класса напряжения 330 кВ. Разработана в рамках типового проекта 3852тм-т3, что обеспечивает унификацию конструктивных решений и упрощает проектирование трасс на основе серийных элементов. Стандартизация позволяет ускорить поставку металлоконструкций и снизить затраты на разработку проектной документации.

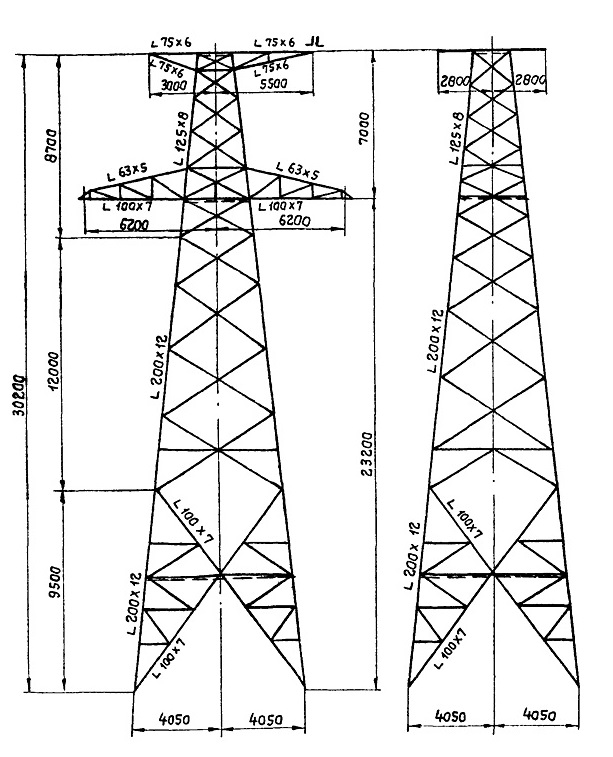

Высота опоры по вертикали составляет 30,2 м, траверса закреплена на отметке 23,2 м — это обеспечивает необходимый габарит до земли для проводов 330 кВ при соблюдении нормативных требований ПУЭ. Ширина базы 8,1 м формирует устойчивое основание, способное воспринимать значительные горизонтальные усилия от тяжения проводов в натяжных гирляндах изоляторов. Устойчивость обеспечивается также надлежащей конструкцией фундаментов, подбираемых по результатам геологических изысканий.

Анкерно-угловые опоры этого класса устанавливаются на поворотах трассы ВЛ и в узловых точках анкерных секций. Они принимают на себя разностные тяжения проводов и грозозащитных тросов при изменении направления линии, выполняя несущую функцию, недоступную для промежуточных опор. Конструкция рассчитана на одновременное нагружение вдоль и поперёк оси линии, в том числе при аварийных режимах обрыва провода.

Масса стальных элементов без цинкования — 15 036 кг; с горячим цинкованием — 15 623 кг. Увеличение массы при цинковании составляет около 4%, что типично для решётчатых конструкций из прокатных уголков. Горячее цинкование по ГОСТ 9.307 гарантирует срок службы металлоконструкции не менее 50 лет при эксплуатации в умеренно агрессивной атмосфере.

Конструкция собирается из прокатных уголков на болтовых соединениях, что позволяет выполнять монтаж в полевых условиях без применения сварки. Разборность и стандартизация элементов обеспечивают возможность замены повреждённых частей в процессе эксплуатации. Опора ЦУ35 применяется в магистральных сетях 330 кВ при строительстве и реконструкции энергетической инфраструктуры.
