Опора ЦУ35-2

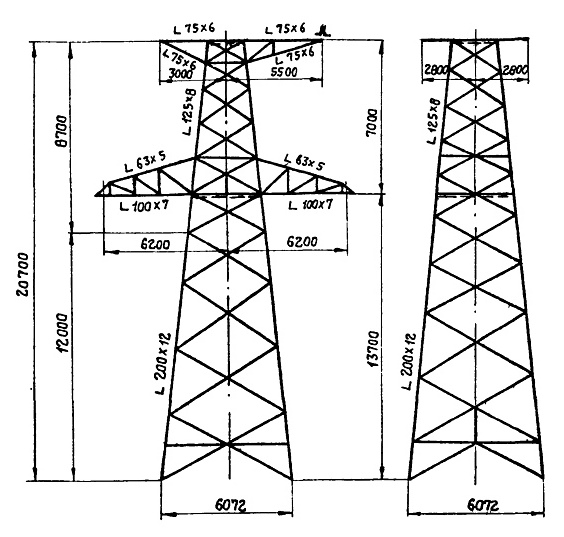

Среди анкерно-угловых опор серии 3852тм-т3 для ВЛ 330 кВ конструкция ЦУ35-2 выделяется наименьшей высотой — всего 20,7 м при ширине основания 6,1 м. Такие параметры характерны для участков, где сочетание рельефа и трассировки линии не требует увеличенного подъёма проводов, но при этом необходима полноценная анкерная точка с натяжными гирляндами изоляторов. Класс напряжения — 330 кВ, исполнение — одноцепное.

Траверса расположена на высоте 13,7 м от земли. Несмотря на сравнительно невысокий ствол, конструкция выполняет те же функции, что и более высокие варианты серии: воспринимает продольные тяжения проводов, обеспечивает жёсткую фиксацию на поворотах трассы ВЛ 330 кВ, служит анкерной точкой при регулировке проводов в смежных пролётах. Надёжность работы в режиме аварийного одностороннего тяжения также заложена в проект.

Компактная ширина базы 6,1 м делает опору пригодной для монтажа при ограниченном строительном коридоре, а умеренная масса металлоконструкции облегчает транспортную и монтажную логистику. Это особенно ценно при строительстве линий в условиях плохих подъездных путей или удалённых районов, где затраты на крупногабаритный транспорт существенно влияют на бюджет проекта.

Масса по чертежу КМ без цинкования — 10 219 кг; с горячим цинкованием — 10 618 кг. Разница в 399 кг соответствует стандартному расходу цинка для данной группы конструкций. Горячее цинкование защищает сталь от коррозии в течение длительного срока, что критически важно для опор 330 кВ с расчётным сроком эксплуатации, исчисляемым десятилетиями.

Конструкция выполнена из прокатных уголков на болтовых соединениях и собирается в полевых условиях без сварки. Опора ЦУ35-2 применяется в одноцепных высоковольтных линиях 330 кВ там, где расчётная высота подвеса проводов позволяет ограничиться укороченным вариантом анкерно-угловой конструкции. Совместимость элементов с остальными опорами проекта 3852тм-т3 упрощает комплектацию.
