Опора ЦУ35-1+5

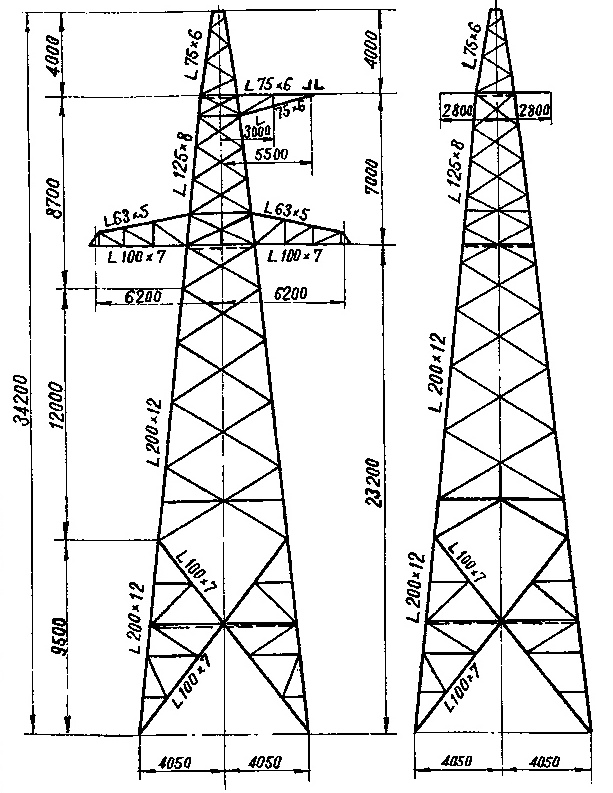

Сложный рельеф и необходимость пересечения естественных и техногенных преград нередко требуют применения опор с увеличенным габаритом. Опора ЦУ35-1+5 — вариант анкерно-угловой конструкции для ВЛ 330 кВ с надставкой 5 м, что доводит суммарную высоту до 39,2 м. Траверса расположена на отметке 28,2 м — значение, обеспечивающее нормативные изоляционные расстояния до поверхности земли при всех нормируемых режимах нагрузки. Одноцепное исполнение, типовой проект — 3852тм-т3.

Основа конструкции — решётчатая башня из прокатных уголков с расширенной базой 9 м, необходимой для противодействия увеличенным опрокидывающим моментам. Индекс «-1» в шифре указывает на иную конфигурацию нижней части ствола по сравнению с базовым вариантом ЦУ35+5, что позволяет адаптировать конструкцию к специфическим геологическим условиям на площадке строительства.

Анкерно-угловые опоры этой серии устанавливаются в узловых точках, где трасса меняет направление. Натяжные гирлянды изоляторов воспринимают компоненты тяжения с обеих сторон пролёта, а конструкция рассчитана на несимметричное нагружение, возникающее при обрыве проводов в одном из смежных пролётов. Грозозащитные тросы фиксируются на вершине башни.

Масса опоры ЦУ35-1+5 без горячего цинкования составляет 16 872 кг, с цинкованием — 17 531 кг. Относительно невысокая масса по сравнению с ЦУ35+5 объясняется оптимизированным распределением металла при изменённой схеме нижнего яруса. Горячее цинкование обеспечивает стойкость к коррозии в разных климатических зонах — от умеренного климата до районов с высокой влажностью и промышленными выбросами.

Сборка производится на болтовых соединениях без сварки. Маркировка элементов согласно чертежам КМД упрощает монтаж на удалённых участках трасс 330 кВ. Конструкция применяется там, где требования к вертикальным габаритам в анкерных точках превышают возможности стандартного варианта ЦУ35-1.
