Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.2т+5. Высота 39,1 м, масса 18001 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6

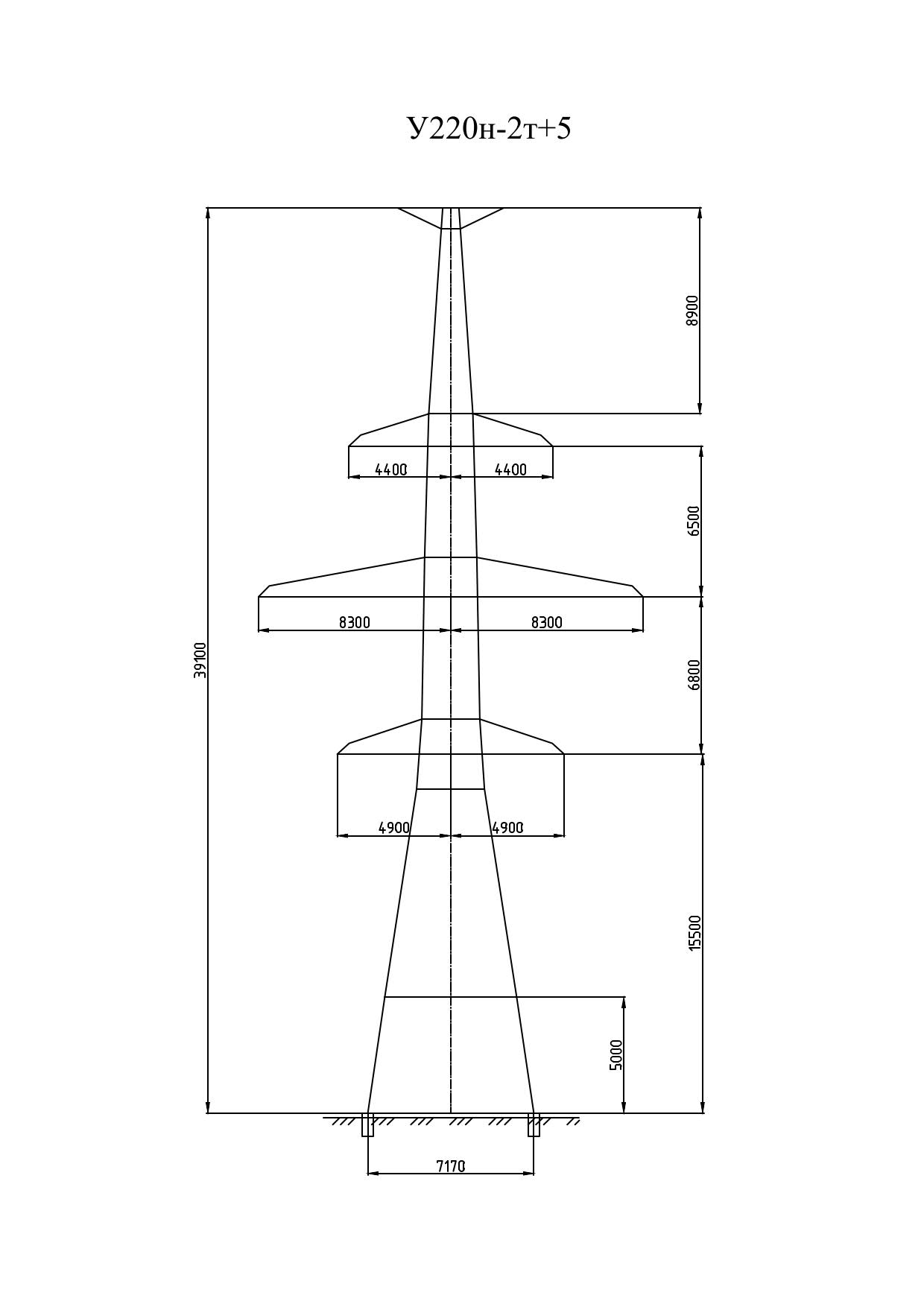

Опора У220н-2.2т+5 относится к тросостоечному ряду двухцепной серии У220н-2 и выполнена в усиленном расчётном исполнении с надставкой 5 м. Общая высота — 39,1 м, отметка нижней траверсы — 15,5 м, размер основания — 7,17 м. Рабочие чертежи 7.220.03-КМ6.
Масса металлоконструкции по чертежу КМ — 16 993 кг, после горячего цинкования — 18 001 кг. Слой цинка весит 1008 кг. Для двухцепной опоры с тросостойкой это заметная величина, и её обязательно учитывают при подборе монтажных механизмов и при расчёте транспортных схем доставки на трассу.
Анкерно-угловая опора удерживает тяжение проводов и делит линию на анкерные участки. Тросостойка добавляет к этой работе ещё один нагруженный узел: грозозащитный трос также натягивается, а в верхней точке конструкции даже небольшое усилие даёт значительный момент. Поэтому верхняя секция ствола в тросостоечных исполнениях всегда усилена относительно базового варианта.
Опора применяется на двухцепных ВЛ 220 кВ с проводами АС 300/39, АС 400/51, АСк2у 300/39 и АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Типовой проект новой унификации 7.220.03 охватывает полный ряд типоразмеров, поэтому по одной трассе можно комбинировать У220н-2.2т, У220н-2.2т+5, У220н-2.2т+9 и У220н-2.2т+14, не выходя за пределы единой расчётной схемы и единых конструктивных решений.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.2т+5 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.
Полная высота — 39,1 м, отметка нижней траверсы — 15,5 м, размер основания — 7,17 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 16993 кг без покрытия и 18001 кг с горячим цинкованием. На цинковый слой приходится 1008 кг.
Опора У220н-2.2т+5 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
