Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.2+14. Высота 45,9 м, масса 24554 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6
Опора У220н-2.2+14 — усиленное исполнение двухцепной анкерно-угловой конструкции 220 кВ в максимальном габарите серии. Общая высота 45,9 м, отметка нижней траверсы 24,5 м, размер основания 9,82 м. Типовой проект 7.220.03, рабочие чертежи 7.220.03-КМ6.
Масса металлоконструкции по чертежу КМ — 23 175 кг, с горячим цинкованием — 24 554 кг. Относительно базового исполнения того же габарита У220н-2.1+14 прибавка составляет 793 кг и целиком приходится на усиление элементов при неизменной геометрии.
При высоте почти 46 м и основании около 10 м конструкция предъявляет серьёзные требования к фундаментам. Для анкерно-угловых опор определяющими часто оказываются не сжимающие, а вырывающие усилия на подножники в аварийных сочетаниях нагрузок, поэтому фундаментное решение подбирается расчётом с учётом фактических грунтовых условий точки установки.
Горячее цинкование добавляет 1379 кг. Для конструкции, работающей в открытой атмосфере несколько десятилетий на высоте, где регулярное восстановление покрытия практически нереализуемо, цинкование остаётся единственным экономически оправданным способом защиты.
Провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
В рамках того же расчётного исполнения серия включает У220н-2.2 (31,9 м), У220н-2.2+5 (36,9 м) и У220н-2.2+9 (40,9 м), что позволяет подобрать высоту подвеса под конкретный профиль трассы.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.2+14 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

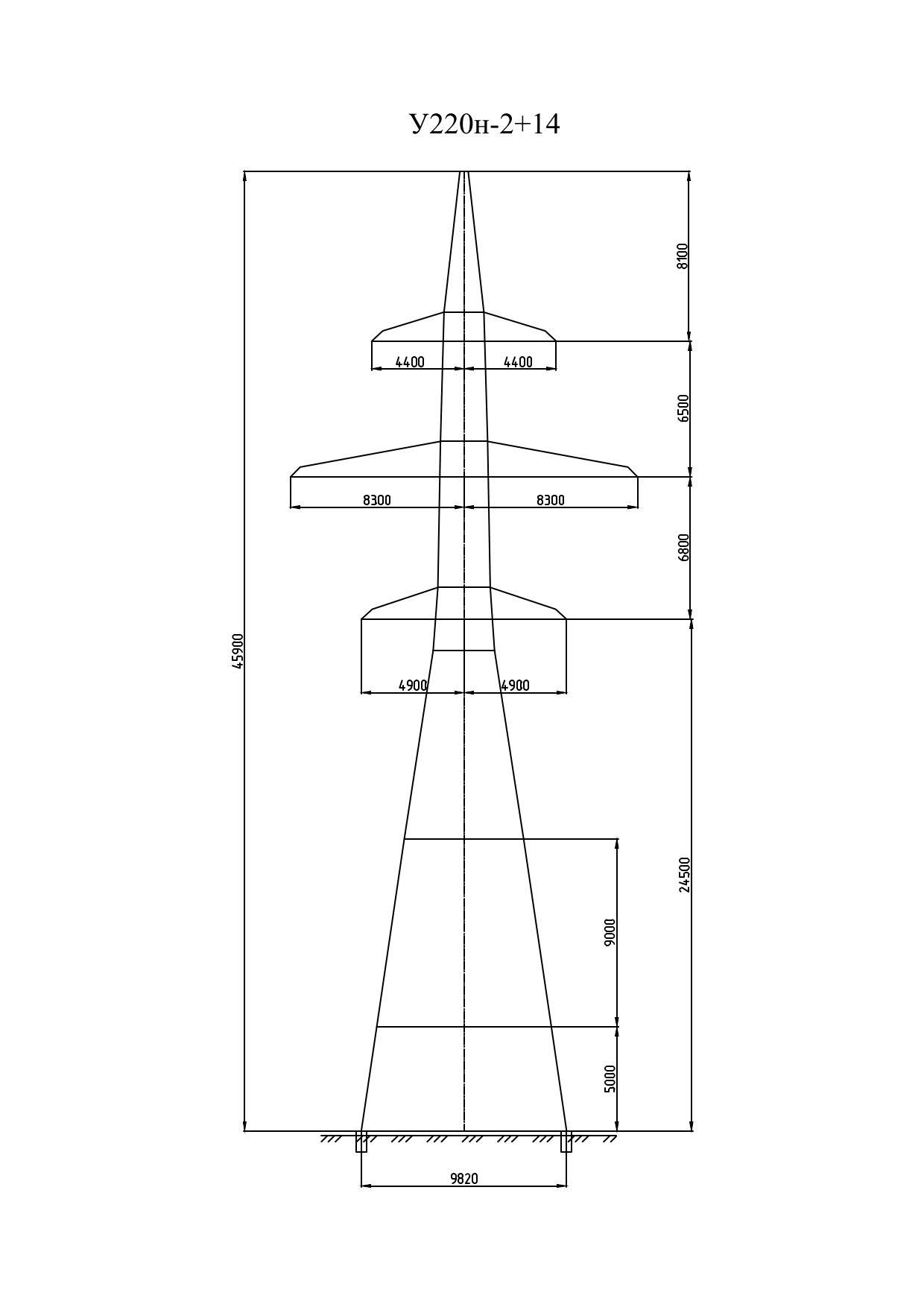

Полная высота — 45,9 м, отметка нижней траверсы — 24,5 м, размер основания — 9,82 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 23175 кг без покрытия и 24554 кг с горячим цинкованием. На цинковый слой приходится 1379 кг.
Опора У220н-2.2+14 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
