Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.2+5. Высота 36,9 м, масса 16830 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6
У220н-2.2+5 — усиленное исполнение двухцепной анкерно-угловой опоры 220 кВ с пятиметровой надставкой. Общая высота 36,9 м, отметка нижней траверсы 15,5 м, размер основания 7,17 м. Типовой проект — 7.220.03, рабочие чертежи — 7.220.03-КМ6.
От У220н-2.1+5 конструкция отличается только несущей способностью: при полностью совпадающих габаритах масса выше на 443 кг и составляет 16 830 кг с горячим цинкованием. Такое ступенчатое усиление в пределах одного типоразмера — основной инструмент новой унификации, позволяющий покрыть широкий диапазон климатических условий ограниченным числом конструкций.
Двухцепное исполнение размещает шесть фазных проводов на одной опоре. Экономия здесь очевидна — одна трасса, один ряд фундаментов, одна полоса отвода вместо двух. Плата за неё — необходимость учитывать при эксплуатации, что ремонт конструкции затрагивает обе цепи; поэтому к анкерным опорам двухцепных ВЛ предъявляются повышенные требования по долговечности и антикоррозионной защите.
Масса по чертежу КМ без покрытия — 15 888 кг. Горячее цинкование добавляет 942 кг и обеспечивает не только барьерную, но и электрохимическую защиту: в местах повреждения покрытия цинк расходуется первым, не давая развиться коррозии основного металла.
Провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
Аналогичное расчётное исполнение доступно в габаритах 31,9 м (У220н-2.2), 40,9 м (У220н-2.2+9) и 45,9 м (У220н-2.2+14), а также в варианте с тросостойкой У220н-2.2т+5.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.2+5 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

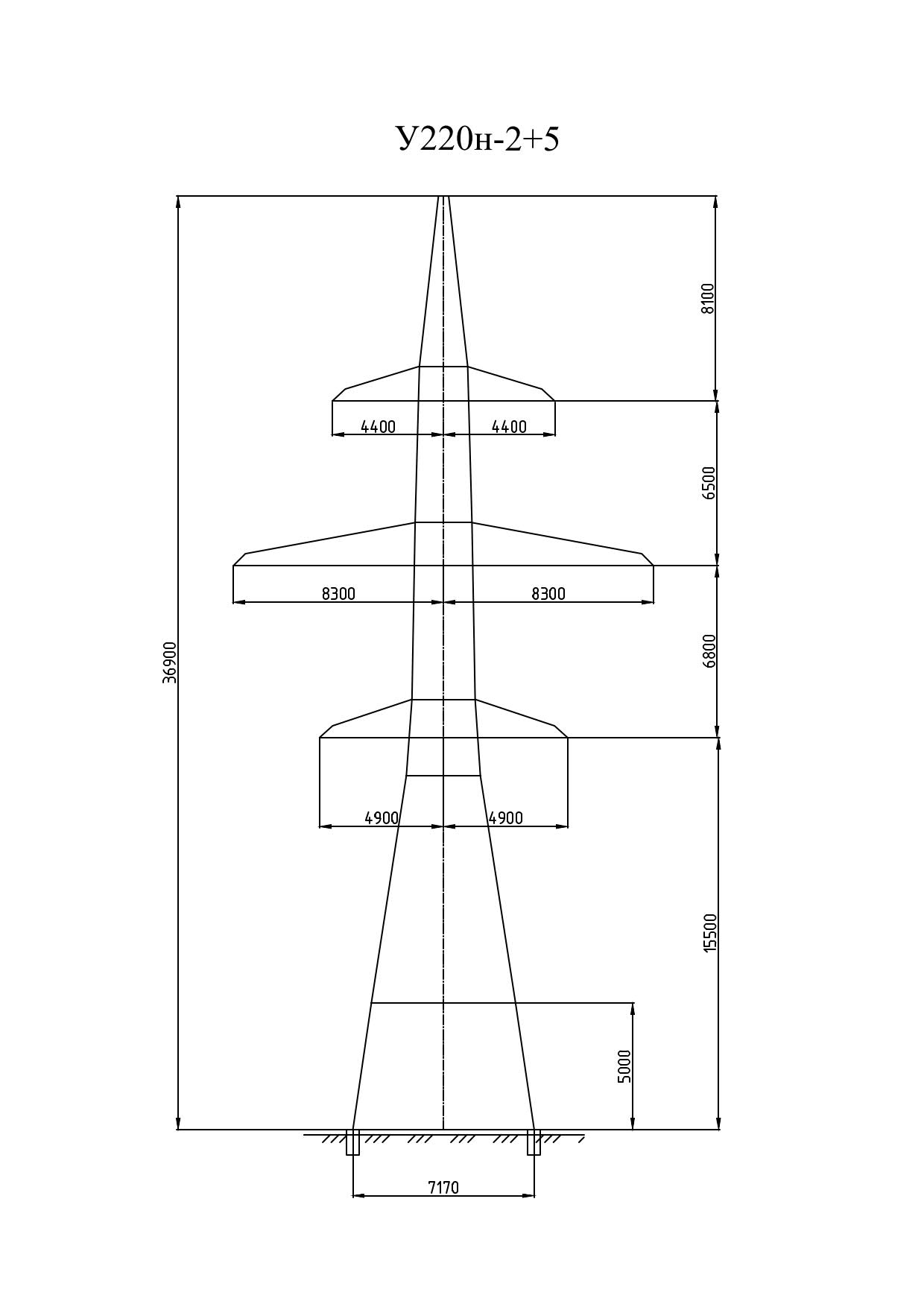

Полная высота — 36,9 м, отметка нижней траверсы — 15,5 м, размер основания — 7,17 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 15888 кг без покрытия и 16830 кг с горячим цинкованием. На цинковый слой приходится 942 кг.
Опора У220н-2.2+5 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
