Анкерно-угловая стальная опора ВЛ 220 кВ, марка У220н-2.2. Высота 31,9 м, масса 13714 кг.
Типовой проект и рабочие чертежи: 7.220.03-КМ6
Второе расчётное исполнение базового габарита двухцепной серии — опора У220н-2.2. Геометрия совпадает с У220н-2.1 до сантиметра: высота 31,9 м, нижняя траверса 10,5 м, основание 5,7 м. Различие — в несущей способности, и оно измеряется массой: 13 714 кг против 13 272 кг с цинкованием, то есть +442 кг.
Логика унификации здесь такова: вместо разработки нового типоразмера под каждое сочетание климатических условий серия предлагает несколько исполнений одного габарита. Присоединительные и посадочные размеры сохраняются, фундаментное решение не меняется, а конструктор линии подбирает исполнение по расчётным нагрузкам конкретного участка трассы.
Опора анкерно-угловая, двухцепная, класс напряжения 220 кВ, рабочие чертежи 7.220.03-КМ6 типового проекта 7.220.03. Она устанавливается на углах поворота линии и в анкерных точках, ограничивающих длину анкерного участка. Для двухцепной линии такое деление особенно значимо: локализация аварийного обрыва не даёт вывести из работы обе цепи на протяжённом участке.
Масса по чертежу КМ без покрытия — 12 947 кг, с горячим цинкованием — 13 714 кг. Прирост 767 кг соответствует примерно 5,9 % массы — обычное значение для решётчатых конструкций из уголкового проката, где цинкуется большая суммарная поверхность при относительно небольших толщинах металла.
Провода — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44; грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120. Район по гололёду — I–IV.
При необходимости увеличить высоту подвеса применяются исполнения У220н-2.2+5 (36,9 м), У220н-2.2+9 (40,9 м) и У220н-2.2+14 (45,9 м), а при подвеске троса на тросостойке — У220н-2.2т.
Воспринимает продольные нагрузки от разности тяжения проводов и применяется на углах поворота и анкерных участках трассы. Опора У220н-2.2 — анкерно-угловая новой унификации, двухцепная, для воздушных линий электропередачи 220 кВ.

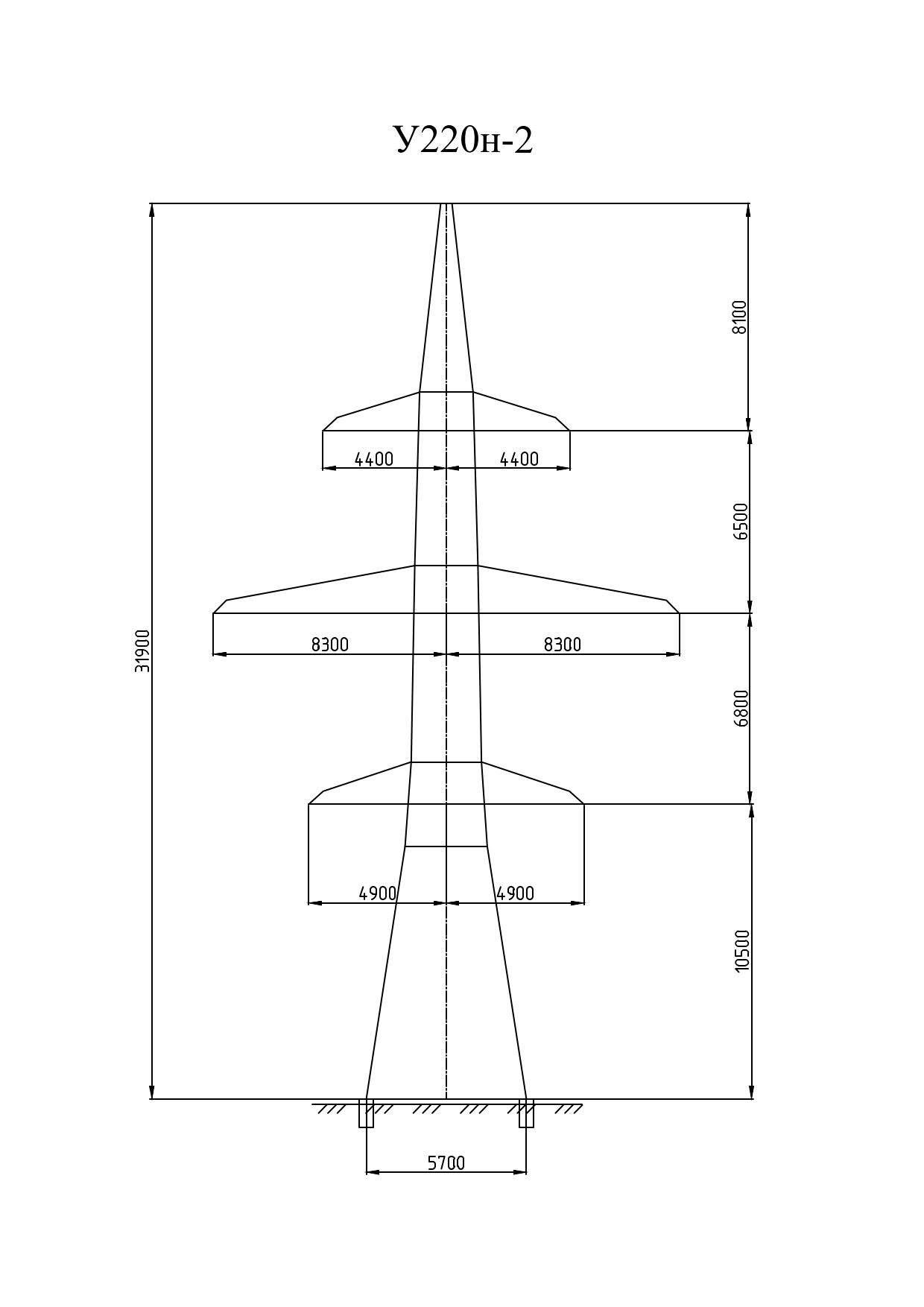

Полная высота — 31,9 м, отметка нижней траверсы — 10,5 м, размер основания — 5,7 м. Габариты приведены по чертежу КМ и служат для подбора типоразмера под профиль трассы.
Масса металлоконструкции по чертежу КМ — 12947 кг без покрытия и 13714 кг с горячим цинкованием. На цинковый слой приходится 767 кг.
Опора У220н-2.2 выполняется по рабочим чертежам 7.220.03-КМ6. Расчётные климатические условия: район по гололёду — I–IV. Возможно изготовление по индивидуальным чертежам КМД.
Расчётные марки проводов — АС 300/39, АС 400/51, АСк2у 300/39, АСВП 295/44. Грозозащитные тросы — 11.0-МЗ-В-ОЖ-Н-Р, ГТК20-0/70-11.1, ОКГТ-12-100, ОКГТ-13-120.
