Опора ЦУ39+5

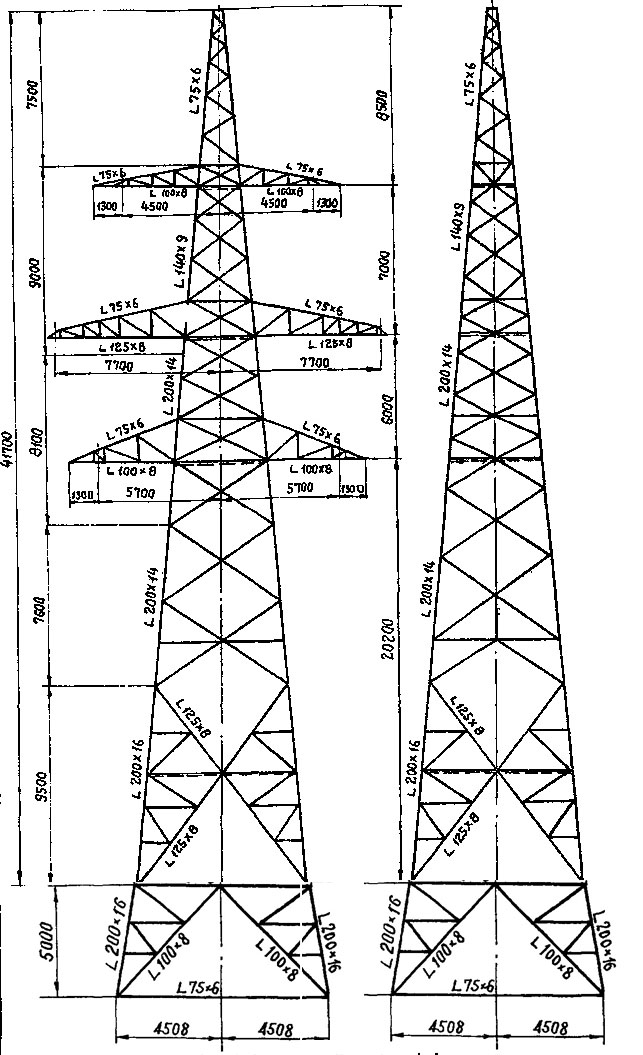

С общей высотой 46,7 м опора ЦУ39+5 — одна из наиболее высоких конструкций анкерно-угловой серии для ВЛ 220 кВ в типовом проекте 3852тм-т3. Надставка 5 м по сравнению с базовым вариантом ЦУ39 поднимает траверсу до отметки 25,2 м, что позволяет обеспечить нормативные вертикальные габариты при пересечениях с автодорогами I–II категорий, железнодорожными путями и другими объектами. Двухцепное исполнение, класс напряжения — 220 кВ.

На одной башне размещены провода двух независимых цепей 220 кВ — типичное решение для магистральных коридоров, где повышение пропускной способности достигается за счёт параллельного прохождения нескольких цепей в одном энергетическом коридоре. Ширина базы расширена до 9 м — необходимое условие устойчивости при сочетании значительной высоты с суммарными нагрузками от двух цепей. Это наибольшая ширина основания в данном ряду конструкций.

Как анкерно-угловая, опора ЦУ39+5 воспринимает продольные тяжения проводов через натяжные гирлянды изоляторов и устанавливается в точках поворота трассы и начала-конца анкерных участков. Проектировщики применяют такую конструкцию там, где базовый ЦУ39 не обеспечивает необходимый вертикальный габарит, а переход к нестандартной опоре нецелесообразен с точки зрения унификации.

Масса конструкции без горячего цинкования — 29 405 кг, с цинкованием — 30 552 кг. Разница в 1147 кг соответствует расходу цинка при нормируемой толщине покрытия для данной группы конструкций. Горячее цинкование обеспечивает защиту от атмосферной и биологической коррозии в разных климатических условиях на весь расчётный срок службы линии.

Конструкция поставляется в маркированных элементах, сборка — на болтовых соединениях без сварки. Опора ЦУ39+5 применяется в двухцепных линиях 220 кВ на участках пересечений, требующих повышенного вертикального габарита, при сохранении унифицированных решений типового проекта 3852тм-т3.
