Опора ЦУ39-3+5

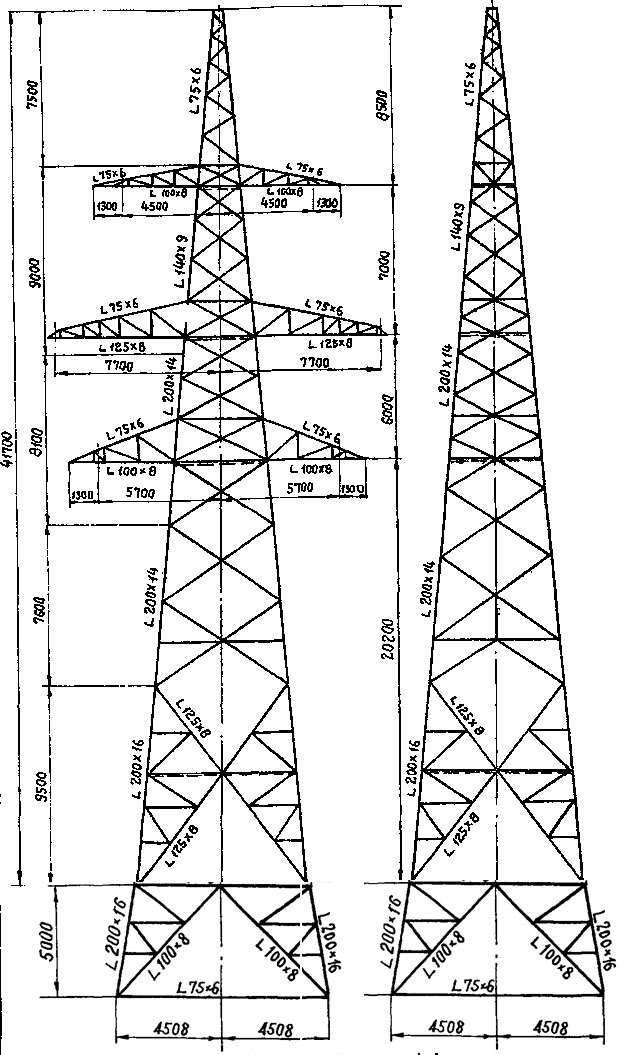

При высоте 47,3 м опора ЦУ39-3+5 — одна из наиболее высоких конструкций среди двухцепных анкерно-угловых опор 220 кВ типового проекта 3852тм-т3. Надставка 5 м поднимает траверсу до отметки 25,2 м, что существенно увеличивает вертикальный габарит в анкерной точке двухцепной линии и делает конструкцию незаменимой при пересечениях с объектами, требующими максимального подъёма проводов. Двухцепное исполнение позволяет обеспечить два независимых электрических контура на одной башне.

Основание расширено до 9 м — максимальная ширина в данном ряду, необходимая для противодействия опрокидывающим моментам при высоте 47,3 м и суммарных нагрузках от двух цепей. Натяжные гирлянды изоляторов обеих цепей воспринимают тяжения с четырёх направлений, что предъявляет повышенные требования к жёсткости и прочности ствола и фундаментных конструкций.

Область применения — поворотные и анкерные узлы трасс двухцепных ВЛ 220 кВ в тех местах, где базовый вариант ЦУ39-3 не обеспечивает необходимые расстояния от проводов до пересекаемых объектов. Конструкция рассчитана на нормативные нагрузки при обрыве провода одной из цепей, что определяет её надёжность в аварийных режимах. Грозозащитные тросы крепятся в верхней части башни.

Масса без горячего цинкования — 30 336 кг, с горячим цинкованием — 31 520 кг. Это максимальная масса среди анкерно-угловых конструкций 220 кВ в рассматриваемом ряду, обусловленная сочетанием двухцепного исполнения, значительной высоты и расширенной базы. Горячее цинкование обеспечивает надёжную антикоррозионную защиту на весь расчётный срок службы.

Сборка осуществляется на болтовых соединениях из прокатных уголков без применения сварки. Маркировка элементов согласно чертежам КМД упрощает монтаж даже в труднодоступных местах. Опора ЦУ39-3+5 применяется в высоконагруженных анкерных узлах двухцепных ВЛ 220 кВ, где требуется максимальный вертикальный габарит.
